三菱電機iQ-R系列 數位輸出入模組

1. 輸入(DI)模組

1-1. AC輸入型

型號 說明 外型圖 CAD檔

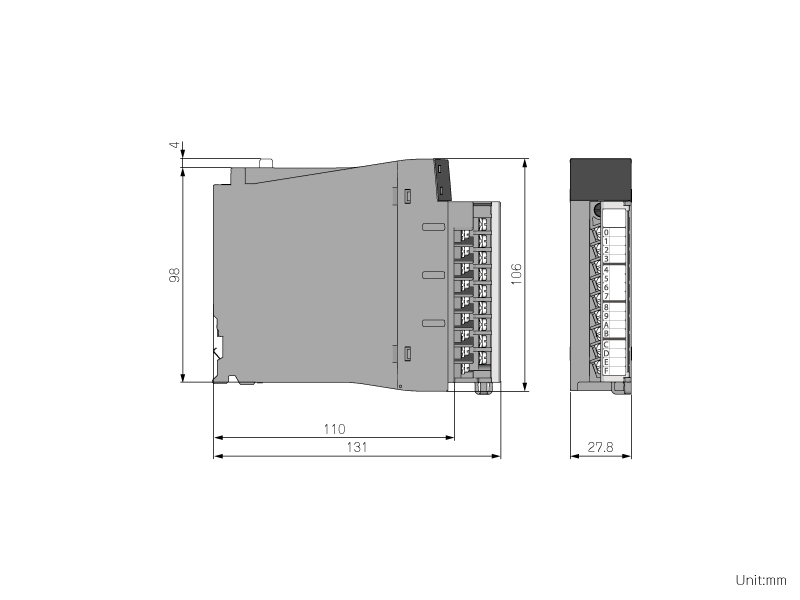

RX10

AC輸入,16點 AC100~120V  8.2mA,

應答時間:20ms,16點/COM,18點端子台

 外型圖 2D

RX10-TS

 NEW

AC輸入,16點 AC100~120V  8.2mA,

應答時間:20ms,16點/COM,彈簧夾接線端子台

 外型圖 2D

RX28

AC輸入,8點　AC100～240V　16.4mA(AC200V,60Hz)/13.7mA(AC200V,50Hz)/

8.2mA(AC100V,60Hz)/6.8mA(AC100V,50Hz)　

應答時間：20ms　8點/COM　18點端子台

 外型圖 2D



1-2. DC輸入標準型

種類 型號 說明 外型圖 CAD檔
標準型 RX40C7

DC輸入,16點 DC24V  7mA,

應答時間:0.1/0.2/0.4/0.6/1/5/10/20/70ms,

16點/COM, +COM/-COM共用型,18點端子台

 外型圖 2D

RX40C7-TS

 NEW

DC輸入,16點 DC24V  7mA,

應答時間:0.1/0.2/0.4/0.6/1/5/10/20/70ms,

16點/COM, +COM/-COM共用型,彈簧夾接線端子台

 外型圖 2D
RX41C4

DC輸入,32點 DC24V  4mA,

應答時間:0.1/0.2/0.4/0.6/1/5/10/20/70ms,

32點/COM ,+COM/-COM共用型,40pin接頭

 外型圖 2D

RX41C4-TS

 NEW

DC輸入,32點 DC24V  4mA,

應答時間:0.1/0.2/0.4/0.6/1/5/10/20/70ms,

32點/COM ,+COM/-COM共用型,彈簧夾接線端子台

 外型圖 2D
RX42C4

DC輸入,64點 DC24V  4mA,

應答時間:0.1/0.2/0.4/0.6/1/5/10/20/70ms,

32點/COM ,+COM/-COM共用型,40pin接頭 x2

 外型圖 2D

RX70C4

 NEW

DC輸入,16點 DC5/12V  1.7mA(DC5V)/4.8mA(DC12V),

應答時間:0.1/0.2/0.4/0.6/1/5/10/20/70ms,

16點/COM, +COM/-COM共用型,18點端子台

 外型圖 2D

RX71C4

 NEW

DC輸入,32點 DC5/12V  1.7mA(DC5V)/4.8mA(DC12V),

應答時間:0.1/0.2/0.4/0.6/1/5/10/20/70ms,

32點/COM ,+COM/-COM共用型,40pin接頭

 外型圖 2D

RX72C4

 NEW

DC輸入,64點 DC5/12V  1.7mA(DC5V)/4.8mA(DC12V),

應答時間:0.1/0.2/0.4/0.6/1/5/10/20/70ms,

32點/COM ,+COM/-COM共用型,40pin接頭 x2

 外型圖 2D
具診斷機能型

RX40NC6B

DC輸入,16點 DC24V  6mA,

應答時間:1/5/10/20/70ms,16點/COM, -COM,18點端子台

 外型圖 2D

高速輸入型

 RX40PC6H

DC輸入,16點 DC24V  6mA,

應答時間:20/50μs,0.1/0.2/0.4/0.6/1/5/10/20/70ms ,

8點/COM, +COM,18點端子台(高速輸入型)

 外型圖 2D
RX40NC6H

DC輸入,16點 DC24V  6mA,

應答時間:20/50μs,0.1/0.2/0.4/0.6/1/5/10/20/70ms

,8點/COM, -COM,18點端子台(高速輸入型)

 外型圖 2D

RX41C6HS

DC輸入,32點 DC24V  6mA,

應答時間:10/20/50μs,0.1/0.2/0.4/0.6/1/5/10/20/70ms

,32點/COM, +COM/-COM共用型,40pin接頭

 外型圖 2D

RX61C6HS

DC輸入,32點 DC5V  6mA,

應答時間:10/20/50μs,0.1/0.2/0.4/0.6/1/5/10/20/70ms

,32點/COM, +COM/-COM共用型,40pin接頭

 外型圖 2D

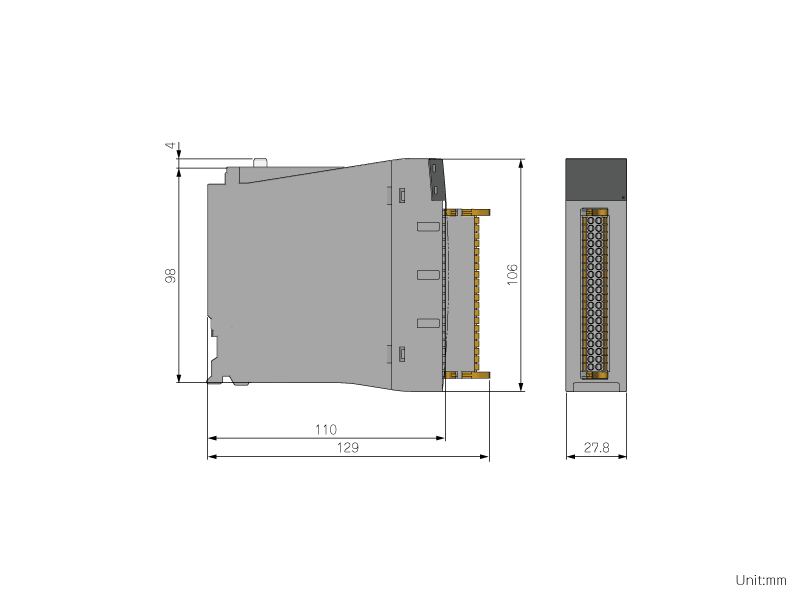

安全機能型 RX40NC6S-TS 單一配線時: 16點/二重配線時: 8點, DC24V,
輸入應答時間1～70ms, -COM, 彈簧夾式端子台		 外型圖 2D



^回到Top^



2. 輸出(DO)模組

2-1. 繼電器輸出型

型號 說明 外型圖 CAD檔
RY18R2A

接點輸出,8點 DC24V/AC240V 2A/1點,8A/1模組,

應答時間:12ms,全部獨立輸出,18點端子台

 外型圖 2D
RY10R2

接點輸出,16點 DC24V/AC240V 2A/1點,8A/1COM,

應答時間:12ms,16點/COM,18點端子台

 外型圖 2D

RY10R2-TS

 NEW

接點輸出,16點 DC24V/AC240V 2A/1點,8A/1COM,

應答時間:12ms,16點/COM,彈簧夾接線端子台

 外型圖 2D



^回到Top^

2-2. TRIAC輸出型

型號 說明 外型圖 CAD檔

RY20S6

TRIAC出力：16點,AC100～240V, 0.6A/1點, 4.8A/1COM,

應答時間：1ms＋0.5周期, 16点1COM　18點端子台

 外型圖 2D



^回到Top^

2-3. 電晶體-Sink輸出型

種類 型號 說明 外型圖 CAD檔

標準型

 RY40NT5P

電晶體輸出,16點 DC12/24V 0.5A/1點,5A/1COM,

應答時間:1ms,16點/COM,Sink type,18點端子台

 外型圖 2D

RY40NT5P-TS

 NEW

電晶體輸出,16點 DC12/24V 0.5A/1點,5A/1COM,

應答時間:1ms,16點/COM,Sink type,彈簧夾接線端子台

 外型圖 2D
RY41NT2P

電晶體輸出,32點 DC12/24V 0.2A/1點,2A/1COM,

應答時間:1ms,32點/1COM,Sink type,40pin接頭

 外型圖 2D

RY41NT2P-TS

 NEW

電晶體輸出,32點 DC12/24V 0.2A/1點,2A/1COM,

應答時間:1ms,32點/1COM,Sink type,彈簧夾接線端子台

 外型圖 2D
RY42NT2P

電晶體輸出,64點 DC12/24V 0.2A/1點,2A/1COM,

應答時間:1ms,32點/1COM,Sink type,40pin接頭 x2

 外型圖 2D

高速輸出

 RY41NT2H

電晶體輸出,32點 DC5/12/24V 0.2A/1點,2A/1COM,

應答時間:2μs,32點/1COM,Sink type,40pin接頭

 外型圖 2D



^回到Top^

2-4. 電晶體-Source輸出型

種類 型號 說明 外型圖 CAD檔

標準型

 RY40PT5P

電晶體輸出,16點 DC12/24V 0.5A/1點,5A/1COM,

應答時間:1ms,16點/COM,Source type,18點端子台

 外型圖 2D

RY40PT5P-TS

 NEW

電晶體輸出,16點 DC12/24V 0.5A/1點,5A/1COM,

應答時間:1ms,16點/COM,Source type,彈簧夾接線端子台

 外型圖 2D
RY41PT1P

電晶體輸出,32點 DC12/24V 0.1A/1點,2A/1COM,

應答時間:1ms,32點/1COM,Source type,40pin接頭

 外型圖 2D

RY41PT1P-TS

 NEW

電晶體輸出,32點 DC12/24V 0.1A/1點,2A/1COM,

應答時間:1ms,32點/1COM,Source type,彈簧夾接線端子台

 外型圖 2D
RY42PT1P

電晶體輸出,64點 DC12/24V 0.1A/1點,2A/1COM,

應答時間:1ms,32點/1COM,Source type,40pin接頭 x2

 外型圖 2D

具診斷機能型

RY40PT5B

電晶體輸出,16點 DC24V 0.5A/1點,5A/1COM,

應答時間:1.5ms,16點/COM,Source type,18點端子台

 外型圖 2D
高速輸出型 RY41PT2H

電晶體輸出,32點 DC5/12/24V 0.2A/1點, 2A/1COM,

應答時間:2μs,32點/1COM,Source type,40pin接頭

 外型圖 2D
安全機能型 RY48PT20S-TS 單一配線時: 8點/二重配線時: 4點, DC24V(2A/1點, 16A/COM)
Source+Source, 彈簧夾式端子台		 外型圖 2D



^回到Top^



3. 出入混合(DI+DO)模組

種類 型號 說明 外型圖 CAD檔

DC輸入

(+COM/-COM共用)

/電晶體輸出(Sink)

 RH42C4NT2P

DC輸入,32點 DC24V  4mA,

應答時間:0.1/0.2/0.4/0.6/1/5/10/20/70ms,

32點/COM ,+COM/-COM共用型,

電晶體輸出,32點 DC12/24V 0.2A/1點,

2A/1COM,應答時間:1ms, 32點/1COM,

Sink type,40pin接頭 x2,輸出入佔有點數:32點

 外型圖 2D



^回到Top^





產品說明

  模組特長

    輸出入模組是控制系統中基本的開關，傳感器和致動器等,各種設備ON/OFF信號的介面。MELSEC iQ-R系列輸出入模組與之前的系列相比具有更多機能，每個模組適用於各種不同應用，有助於降低安裝和維護成本。


 •  在模組正面直接顯示額定規格，防止錯誤配線
 •  可使用固定帶來牢固地固定配線*1
 •  Q系列螺絲端子台可直接使用，無需重新配線
 •  不需要螺絲的彈簧夾接線端子台，可減少配線和維護工作
 •  可從模組正面直接確認產品序列號碼
 •  使用搖頭開關來切替32點LED信號顯示*2
 •  端子排列採用容易辨識的顏色來顯示*1
 •  最多32個LED信號，方便讀取狀態

*1. 限16點型模組

*2. 限64點型模組



♦ 追加容易使用的"模組設計"

    輸入為白色，輸出為紅色標記，且在模組正面就可以看到額定規格，有效預防錯誤的配線。

    模組正面上方的輸出入顯示LED含有輸出入編號印刷，方便確認ON/OFF狀態。16點模組在配線端子台上也都有各信號的端子排列圖示,可有效防止錯誤配線。64點的模組上則有可切換32點輸出入顯示的搖頭開關。同時模組正面下方也會顯示序列號碼，因此可以輕鬆確認。





♦ 易於配線的高密度輸入/輸出端子

    產品陣容包含16點32點64點的輸出入模組。可以根據客戶的系統需求來選擇型號，有助於節省空間和成本。外部配線方式有螺絲端子台、40pin接頭、彈簧夾接線端子台3種。彈簧夾接線端子台因為沒有螺絲，因此不需要鎖螺絲的專用工具，可減少配線工時及維護工時。而螺絲端子台因與Q系列共通,所以可以沿用舊系統上的端子台及Q系列用彈簧夾端子台，減少了系統更新時的配線成本。









  輸入模組

    輸入模組是控制系統中最常用的模組。 根據輸入電壓和輸入點數量不同，我們都有最適合您需求的模組。



♦ 單一輸入模組整合多種機能

    每個輸入模組內的任1點都可設定為高速應答、中斷輸入機能，而且每個COM點可自由選擇為+COM/-COM配線，因此沒有必要因為輸入規格或機能而選擇不同的模組，由於模組數量可能減少，槽位佔有數可減少為20%，導入成本也減少60%。



*1: RX42C4可規劃左右的接頭別使用不同的配線方式。

*2: 與MELSEC-Q系列比較時。





輸入模組性能規格：

項目 AC輸入
RX10 RX10-TS RX28
點數 16 8
額定輸入電壓/頻率 AC100～120V、
50/60Hz		 AC100～240V、
50/60Hz
額定輸入電流(mA) 8.2 (AC100V、60Hz)
6.8 (AC100V、50Hz)		 16.4 (200 V AC, 60 Hz)
13.7 (200 V AC, 50 Hz)
8.2 (100 V AC, 60 Hz)
6.8 (100 V AC, 50 Hz)
應答時間 20ms以下 20ms以下
COM方式 16點/1COM 8點/1COM
中斷機能 ● ●
外部配線方式 18點螺絲端子台 彈簧夾接線端子台 18點螺絲端子台



項目 DC輸入
RX40C7 RX40C7-TS RX41C4 RX41C4-TS RX42C4 RX70C4 RX71C4 RX72C4
點數 16 32 64 16 32 64
額定輸入電壓 DC24V DC24V DC24V DC5/12V DC5/12V DC5/12V
額定輸入電流(mA,TYP.) 7.0 4.0 4.0 1.7 (5 V DC)
4.8 (12 V DC)		 1.7 (5 V DC)
4.8 (12 V DC)		 1.7 (5 V DC)
4.8 (12 V DC)
應答時間 0.1～70ms 0.1～70ms 0.1～70ms 0.1～70ms 0.1～70ms 0.1～70ms
COM方式(點/1COM) 16 32 32 32 16 32 32
中斷機能 ● ● ● ● ● ●
外部配線方式

18點

螺絲端子台

彈簧夾

接線端子台

 40pin接頭

彈簧夾

接線端子台

 40pin接頭 x2

18點螺絲

端子台

 40pin接頭 40pin接頭 x2



項目 DC高速輸入 具診斷機能輸入
RX40PC6H RX40NC6H

RX41C6HS

RX61C6HS

RX40NC6B
點數 16 16 32 32 16
額定輸入電壓/頻率 DC24V DC24V DC24V DC5V DC24V
額定輸入電流(mA) 6.0 6.0 6.0 6.0 6.0
應答時間 5µs～70ms 5µs～70ms 1µs～70ms 1µs～70ms 1ms～70ms
COM方式

8點/1COM

(+COM)

8點/1COM

(-COM)

32點/1COM

(+COM/-COM)

32點/1COM

(+COM/-COM)

16點/1COM

(-COM)
中斷機能 ● ● ● ● ●
斷線檢出機能 - - - - ●
外部配線方式 18點螺絲端子台 18點螺絲端子台 40pin接頭 40pin接頭 18點螺絲端子台





  輸出模組

    輸出模組具有機械式繼電器接點式，適用各種負載電壓範圍的繼電器輸出類型和可用於12~24 VDC負載的電晶體輸出類型。 根據負載電壓和輸出點數需求，我們都有最適合您需求的模組。



♦ 繼電器接點壽命預防性維護

    針對繼電器輸出模組各輸出點動作ON次數來計數，透過知道繼電器接點的開閉次數，便可對繼電器壽命進行預防性維護。





輸出模組性能規格：

項目 繼電器輸出 TRIAC輸出

RY18R2A

 RY10R2 RY10R2-TS

RY20S6
點數 8 16 16
額定開閉電壓/電流 DC24V/2A
AC240V/2A		 DC24V/2A
AC240V/2A

AC100～240V

/0.6A
額定負載電壓(V) - - -
最大負載電流(A/點) - - -
應答時間 12ms以下 12ms以下 1ms+0.5周期以下
COM方式(點/1COM) - 16點 16點
保護機能(過載/過熱) - - -
外部配線方式

18點

螺絲端子台

18點

螺絲端子台

彈簧夾

接線端子台

18點

螺絲端子台



項目 電晶體輸出(Sink)

電晶體輸出

(Sink,高速)
RY40NT5P RY40NT5P-TS RY41NT2P RY41NT2P-TS RY42NT2P RY41NT2H
點數 16 32 64 32
額定開閉電壓/電流 - - - -
額定負載電壓(V) DC12～24 DC12～24 DC12～24 DC5～24
最大負載電流(A/點) 0.5 0.2 0.2 0.2
應答時間 1ms以下 1ms以下 1ms以下 2µs以下
COM方式(點/1COM) 16點 32點 32點 32點
保護機能(過載/過熱) ● ● ● -
外部配線方式

18點

螺絲端子台

彈簧夾

接線端子台

 40pin接頭

彈簧夾

接線端子台

 40pin接頭 x2 40pin接頭



項目 電晶體輸出(Source)

電晶體輸出

(Source,高速)

具診斷機能輸出

(Source)
RY40PT5P RY40PT5P-TS RY41PT1P RY41PT1P-TS RY42PT1P RY41PT2H

RY40PT5B
點數 16 32 64 32 16
額定負載電壓(V) DC12～24 DC12～24 DC12～24 DC5～24 DC24
最大負載電流(A/點) 0.5 0.1 0.1 0.2 0.5
應答時間 1ms以下 1ms以下 1ms以下 2µs以下 1.5ms以下
COM方式(點/1COM)

16

 32

32

 32 16
保護機能(過載/過熱) ● ● ● - ●
輸出斷線/短路檢出機能 - - - - ●
外部配線方式

18點

螺絲端子台

彈簧夾

接線端子台

 40pin接頭

彈簧夾

接線端子台

 40pin接頭 x2 40pin接頭

18點

螺絲端子台







  輸出入混合模組

    一個輸入/輸出混合模組可以滿足輸入模組和輸出模組的兩種功能。 兩個模組的功能組合成一個模組，有助於節省空間和成本。





輸出入混合模組性能規格：

項目 RH42C4NT2P
DC輸入
點數 32
額定輸入電壓(V) DC24
額定輸入電流(mA) 4.0 TYP.
應答時間 0.1～70ms
COM方式 32點/1COM
中斷機能 ●
電晶體輸出(Sink)
點數 32
額定負載電壓(V) DC12～24
最大負載電流(A/點) 0.2
應答時間 1ms以下
COM方式 32點/1COM
保護機能(過載/過熱) ●
共通
外部配線方式 40pin接頭 x2
