三菱電機FX系列PLC高速計數模組



1. PLC主機 內建高速計數機能

►FX3S

種類
計數器編號
最高應答頻率

高速處理指令使用

時的最高應答頻率

擁有的高速處理指令

高速計數值傳送

2相計數器遞倍機能

FX3U-4HSX-ADP最高應答頻率

高速比較SET/RESET使用時
高速區域比較HSZ使用時
1相1計數
C235,C236,C241
最多2點:最高60kHz
總合頻率60kHz

高速比較SET/RESET

X - X
C237~C245
最多4點:最高10kHz
1相2計數
C246
最多1點:最高60kHz

高速比較SET/RESET

X X X
C247~C250
最多2點:最高10kHz
2相2計數
C251
最多1點:最高30kHz

高速比較SET/RESET

X X X
C252~C255
最多2點:最高5kHz



^回到Top^



►FX3G/FX3GE/FX3GC

種類
計數器編號
最高應答頻率

高速處理指令使用

時的最高應答頻率

擁有的高速處理指令

高速計數值傳送

2相計數器遞倍機能

FX3U-4HSX-ADP最高應答頻率

高速比較SET/RESET使用時
高速區域比較HSZ使用時
1相1計數
C235,C236,
C238,C239,C241
最多4點:最高60kHz
總合頻率60kHz

高速比較SET/RESET

X - X
C237,C240
C242~C245
最多2點:最高10kHz
1相2計數
C246,C248(OP)
最多2點:最高60kHz

高速比較SET/RESET

X X X
C247~C250
最多2點:最高10kHz
2相2計數
C251,C253(OP)
最多2點:最高30kHz

高速比較SET/RESET

X X X
C252~C255,C254(OP)
最多2點:最高5kHz



^回到Top^



►FX3U  / FX3UC

 種類
計數器編號
最高應答頻率

高速處理指令使用

時的最高應答頻率

擁有的高速處理指令

高速計數值傳送

2相計數器遞倍機能

FX3U-4HSX-ADP

最高應答頻率

高速比較SET/RESET
使用時
高速區域比較
HSZ使用時
1相1計數  C235~C240
最多6點:最高100kHz
40kHz  40-(指令使用次數)

高速比較SET/RESET

高速區域比較

計數器中斷

高速表格比較

200kHz
C244(OP)~C245(OP)
最多2點:最高10kHz
10kHz 200kHz
C241~C245
最多3點:最高40kHz
40kHz -
1相2計數 C246,C248(OP)
最多2點:最高100kHz
40kHz 200kHz
C247,C250 40kHz -
2相2計數 C251,C253 1遞倍 40kHz O 100kHz
4遞倍 10kHz (40-指令使用次數)÷4
C251,C253(OP), 1遞倍 40kHz 40-(指令使用次數) -
4遞倍 10kHz (40-指令使用次數)÷4



^回到Top^



2. 高速計數特殊轉換器

►FX3U-4HSX-ADP  (4ch)

種類 最高應答頻率 機能

硬體比較輸出機能

2相計數遞倍機能

CAD檔 可連接PLC
1相1計數 最高200kHz

PLC內建的高速計數器擴張用,最高可達200kHz/1相

X O 2D

FX3U*1

最多2台

1相2計數 最高200kHz
2相2計數 1遞倍:最高100kHz
4遞倍:最高100kHz

 *1: 類比、通訊特殊轉換器併用時,需搭配機能擴充板(FX3U-xxx-BD).



^回到Top^



3. 高速計數機能模組

►FX3U-2HC (2ch)

種類 最高應答頻率 機能

硬體比較輸出機能

2相計數遞倍機能

CAD檔 可連接PLC
1相1計數 最高200kHz

具比較輸出,(最大延遲30μs)機能

輸出型式:NPN/PNP共用輸出2點/各ch

O - 2D

FX3U最多8台

FX3UC*1最多4台

1相2計數 最高200kHz
2相2計數 1遞倍:最高200kHz

2遞倍:最高100kHz

4遞倍:最高50kHz

O

*1: 需搭配FX2NC-CNV-IF 或 FX3UC-1PS-5V介面.





^回到Top^





產品說明

1. 關於PLC內建高速計數機能symble_open.gif

■ PLC一般的計數器的計數速度上限僅數10Hz,但只要透過內建的高速計數器,即可計算高速的脈波入力訊號.

       [ FX3U,FX3UC系列PLC的計數器模式 ]

             1遞倍的2相輸入計數器配合特殊補助繼電器(M8388、M8198、M8199),即可成為4遞倍的計數器.



   ► 內建的高速計數器編號及分配

         內建高速計數器是透過X000~X007做為輸入接點.計數器依1相式、2相式或具開始及重置接點機能,已預先分配好輸入端子的編號.

         [FX3S、FX3G、FX3GC系列PLC]



         [FX3U、FX3UC系列PLC]



     U:上數輸入        D:下數輸入          A:A相輸入          B:B相輸入        R:外部重置輸入       S:外部開始輸入

    *1 : 可透過驅動特殊補助繼電器來切換輸入端子與機能.





   ► 簡單的程式不會造成運算的延遲,就可得到高速比較的結果

    1) 高速比較SET/RESET/高速區域比較指令*1

                                                           *1:高速區域比較指令,僅適用於FX3G,FX3GC,FX3U,FX3UC系列PLC



       2) 高速計數器中斷機能(僅FX3U、FX3UC系列PLC適用)



       3) 表格比較指令(僅FX3U、FX3UC系列PLC適用)



    4) 高速計數器傳送(僅FX3U、FX3UC系列PLC適用)

 回到標題列












2. 計數模組詳細規格



  FX3U-4HSX-ADP 高速計數特殊轉換器

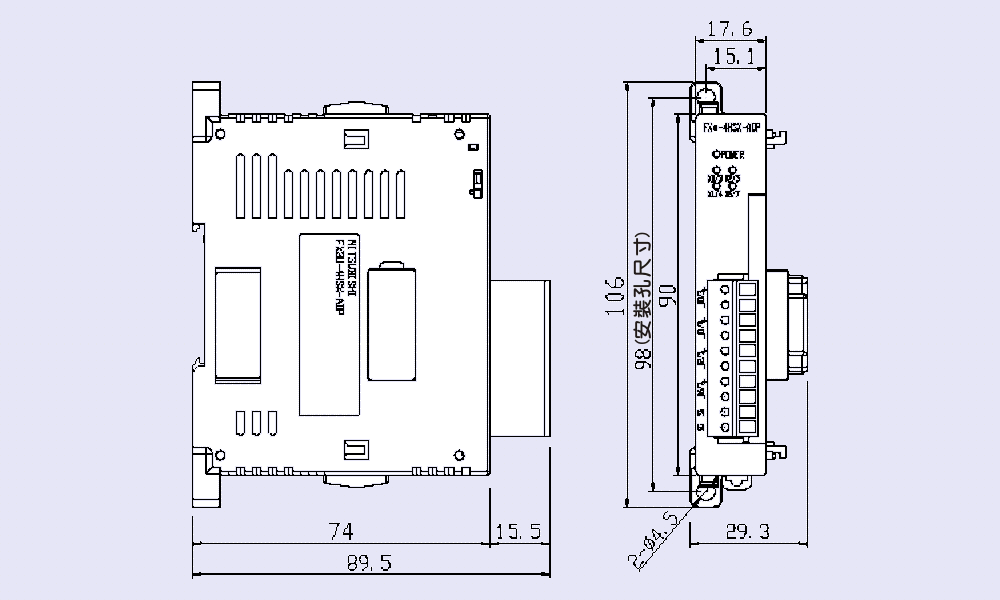

外型尺寸

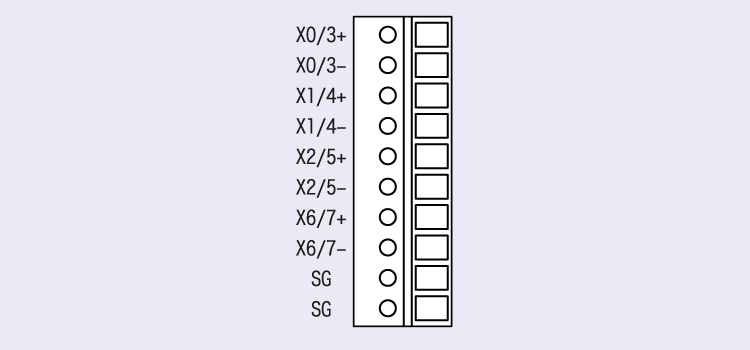

端子圖

特長:

1) FX3U系列PLC專用的高速輸入用特殊轉換器,可接受差動信號的高速輸入脈波。

2) 可擴充PLC內藏的高速計數器機能,最高可達200kHz/1相的高速計數。

3) 直接使用PLC內建的高速處理指令。








系統構成:

*:每一台可同時輸入點數,依計數器編號的組合決定.



規格:

項目 規            格
輸入點數

4點(但不列入PLC的輸出入總點數計算)

輸入型式 差動信號(AM26C32相當)
輸入電壓 DC5V
最大輸入頻率 1相1輸入 200kHz 在硬體計數器動作的高速計數器
1相2輸入
2相2輸入 100kHz
絕緣隔離

使用光藕合及變壓器,作為輸入部的外部配線及PLC間的隔離絕緣

配線長度 最長10米
輸入電路驅動電源 DC24V 30mA,從PLC主機內部給電
轉換器驅動電源 DC5V 30mA,從PLC主機的DC5V內部給電
適用PLC

FX3U系列PLC(類比及通訊用特殊轉換器使用時,需要安裝機能擴充板。但僅本轉換器使用時則不需要)

  FX3U-2HC 高速計數模組



外型尺寸

端子圖

特長:

1) 1台可輸入2通道的高速信號,最大計數頻率達200kHz,各通道皆含比較輸出用端子2點。

2) 2相計數時,可設定為1、2、4遞倍模式。

3) 可以從PLC或外部輸入控制計數器的許可/重置。

4) 也可連接差動輸出型編碼器。






規格:

項目 規            格
輸入點數 2點
信號位準

依配線端子選擇DC5V,12V,24V

差動信號輸出型時連接到DC5V端子

頻率 1相1輸入:200kHz以下
1相2輸入:200kHz以下
2相2輸入:200kHz以下/1遞倍,100kHz以下/2遞倍,50kHz以下/4遞倍
計數範圍 二進制含符號32位元(-2,147,483,648 ~ +2,147,483,647),或二進制含符號16位元(0 ~ 65,535)
計數模式

自動上/下數(1相2輸入或2相2輸入時)

或選擇上/下數(1相1輸入時)

比較輸出

計數器的現在值等於比較值時,比較用輸出在30μs以內動作(ON),當下達重置指令時,在100μs以內會被清除(OFF)

輸出型式 2點/通道,DC5~24V 0.5A(NPN/PNP共用)
附加機能

可從PLC透過緩衝記憶體區(BFM)設定模式或設定比較用資料

可從PLC監視現在值、比較結果、異常狀態

輸出入佔有點數 PLC輸入或輸出8點佔有(計算輸入或輸出點數皆可)
消耗電流 DC5V 245mA,從PLC主機的DC5V內部給電
適用PLC

FX3U、FX3UC(需搭配FX2NC-CNV-IF 或 FX3UC-1PS-5V介面)系列PLC(Ver.2.20開始對應)
