三菱FX系列PLC 輸出入增設模組



1. 擴充機型 (電源內藏型)



與主機一樣,後面可連接各種輸出入模組或特殊模組.



  ►1-1. AC電源型擴充機

型   號

合計點數 入出力點數及型式
CAD檔
可連接PLC系列
入力 出力
FX2N-32ER-ES/UL 32點 16點

DC24V

(NPN/PNP)

16點 繼電器 2D
FX3G
FX3GE
FX3GA
FX3U
FX2N-32ES ** 16點

DC24V

(NPN)

16點 TRIAC 2D
FX2N-32ET 16點 16點

電晶體

(NPN)

2D
FX2N-48ER-ES/UL 48點 24點

DC24V

(NPN/PNP)

24點 繼電器 2D
FX3G
FX3GE
FX3GA
FX3U
FX2N-48ET 24點

DC24V

(NPN)

24點

電晶體

(NPN)

2D
FX2N-48ER-UA1/UL ** 24點 AC110V 24點 繼電器 2D

** 特殊規格品



  ►1-2. DC電源型擴充機

型   號

合計點數 入出力點數及型式 CAD檔 連接PLC系列
入力 出力
FX2N-48ER-DS ** 48點 24點

DC24V

(NPN/PNP)

24點 繼電器 2D
FX3G
FX3GE
FX3GA
FX3U
FX2N-48ET-D ** 24點

DC24V

(NPN)

24點

電晶體

(NPN)


2D

** 特殊規格品



^回到Top^



2. 機能擴充板型

FX3S/FX3G系列PLC用小點數輸出入增設,內藏於主機上.

型   號

合計點數 入出力點數及型式 CAD檔 可連接PLC系列
入力 出力 FX3GC
FX3G-4EX-BD 4點 4點

DC24V

(NPN/PNP)

2D

FX3S*1

FX3G*1

FX3G-2EYT-BD 2點 2點

電晶體

(NPN/PNP)

2D

*1 FX3S(V1.10以後版本),FX3G(V2.20以後版本)



^回到Top^



3. 增設單元型

從主機或擴充機給電的輸出入模組.

  ► 3-1. 輸入增設單元

型   號

合計點數 入出力點數及型式 CAD檔 可連接PLC系列
入力 出力
FX2N-8EX-ES/UL 8點 8點

DC24V

(NPN/PNP)

 —   —  2D

FX3G

FX3GE

FX3GA

FX3GC*1

FX3U

FX3UC*1

FX2N-8EX-UA1/UL ** 8點 8點 AC110V 2D
FX2N-16EX-ES/UL 16點 16點

DC24V

(NPN/PNP)

2D
FX2N-16EX-C ** 16點 16點

DC24V

(NPN)

2D
FX2N-16EXL-C ** 16點 16點

DC5V

2D
FX2NC-16EX-T ** 16點 16點

DC24V

(NPN)

2D

FX3GC

FX3UC

FX2NC-16EX ** 16點 2D
FX2NC-16EX-T-DS ** 16點 16點

DC24V

(NPN/PNP)

2D
FX2NC-16EX-DS ** 16點 2D
FX2NC-32EX ** 32點  32點

DC24V

(NPN)

2D

FX3GC

FX3UC

FX2NC-32EX-DS ** 32點 32點

DC24V

(NPN/PNP)

2D

** 特殊規格品

*1 需搭配FX2NC-CNF-IF 或 FX3UC-1PS-5V.



^回到Top^



  ► 3-2. 輸出增設單元

型   號 合計點數 入出力點數及型式 CAD檔 可連接PLC系列
入力 出力
FX2N-8EYR-ES/UL 8點  —   —  8點 繼電器  2D

FX3G

FX3GE

FX3GA

FX3GC*1

FX3U

FX3UC*1

FX2N-8EYR-S-ES/UL ** 2D
FX2N-8EYT 8點

DC24V

(NPN)

2D
FX2N-8EYT-H ** 2D
FX2N-16EYR-ES/UL 16點 16點 繼電器 2D
FX2N-16EYS ** 16點 TRIAC 2D
FX2N-16EYT 16點

DC24V

(NPN)

2D
FX2N-16EYT-C ** 2D
FX2NC-16EYR-T **  16點 16點  繼電器 2D

FX3GC

FX3UC

FX2NC-16EYT ** 16點

16點

 DC24V

(NPN)

2D
FX2NC-32EYT ** 32點 32點

 DC24V

(NPN)

2D

** 特殊規格品

*1 需搭配FX2NC-CNF-IF 或 FX3UC-1PS-5V.



^回到Top^



► 3-3. 輸出入增設單元

型   號 合計點數 入出力點數及型式 CAD檔 可連接PLC系列
入力 出力
FX2N-8ER-ES/UL 8點

 4點

(佔有8點)

DC24V

(NPN/PNP)

4點

(佔有8點)

繼電器 2D

FX3G

FX3GE

FX3GA

FX3GC*1

FX3U

FX3UC*1

FX2NC-64ET ** 64點 32點

DC24V

(NPN)

32點

電晶體

(NPN)

2D

FX3GC

FX3UC

** 特殊規格品

*1 需搭配FX2NC-CNF-IF 或 FX3UC-1PS-5V.



^回到Top^





產品說明

  FX2N-32ER-ES/UL 32點輸出入擴充機(繼電器輸出)

外型尺寸

端子圖

特長:

1) 可增設16點入力及16點繼電器接點出力。

2) 內置電源單元,與主機一樣,可供電給右側連接的各種輸出入單元及特殊模組。






規格:





  FX2N-32ES 32點輸出入擴充機(TRIAC輸出)

外型尺寸

端子圖

特長:

1) 可增設16點入力及16點TRIAC出力。

2) 內置電源單元,與主機一樣,可供電給右側連接的各種輸出入單元及特殊模組。






規格:

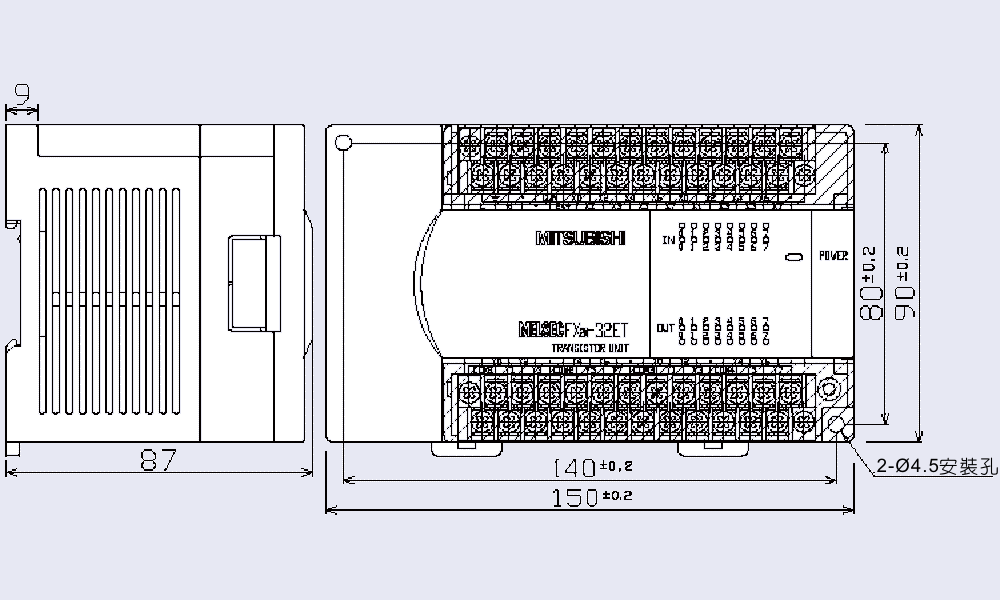

  FX2N-32ET 32點輸出入擴充機(電晶體輸出)

外型尺寸

端子圖

特長:

1) 可增設16點入力及16點電晶體出力。

2) 內置電源單元,與主機一樣,可供電給右側連接的各種輸出入單元及特殊模組。






規格:





  FX2N-48ER-ES/UL 48點輸出入擴充機(繼電器輸出)

外型尺寸

端子圖

特長:

1) 可增設24點入力及24點繼電器接點出力。

2) 內置電源單元,與主機一樣,可供電給右側連接的各種輸出入單元及特殊模組。






規格:





  FX2N-48ET 48點輸出入擴充機(電晶體輸出)

外型尺寸

端子圖

特長:

1) 可增設24點入力及24點電晶體出力

2) 內置電源單元,與主機一樣,可供電給右側連接的各種輸出入單元及特殊模組。






規格:

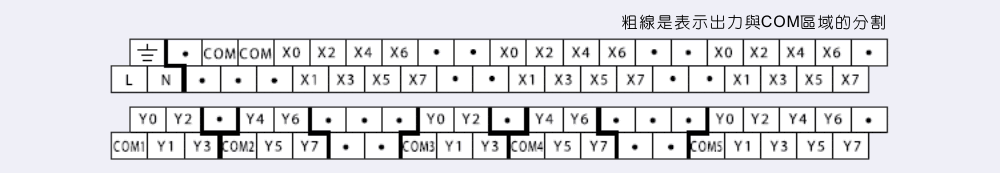

 FX2N-48ER-UA1/UL 48點輸出入擴充機(AC輸入,繼電器輸出)

外型尺寸

端子圖

特長:

1) 可增設24點AC入力及24點繼電器接點出力。

2) 內置電源單元,與主機一樣,可供電給右側連接的各種輸出入單元及特殊模組。






規格:

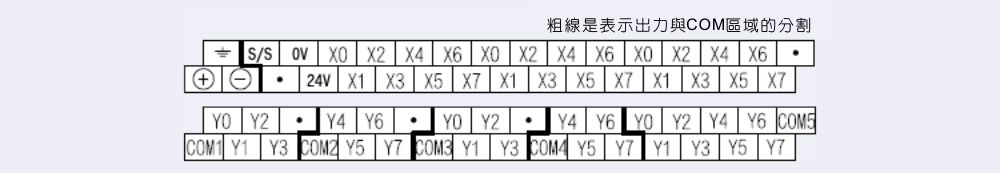

  FX2N-48ER-DS 48點輸出入擴充機(DC電源,繼電器輸出)



外型尺寸

端子圖

特長:

1) 可增設24點入力及24點繼電器接點出力。

2) 內置電源單元,與主機一樣,可供電給右側連接的各種輸出入單元及特殊模組。




規格:





  FX2N-48ET-D 48點輸出入擴充機(DC電源,電晶體輸出)



外型尺寸

端子圖

特長:

1) 可增設24點入力及24點電晶體出力。

2) 內置電源單元,與主機一樣,可供電給右側連接的各種輸出入單元及特殊模組。




規格:

  FX3G-4EX-BD  增設4點輸入機能擴充板



外型尺寸

端子圖

特長:

1) 可增設4點入力。

2) FX3S/FX3G主機專用內藏型機能擴充板。

3) 從主機供應工作電源。




規格:





  FX3G-2EYT-BD  增設2點輸出機能擴充板



外型尺寸

端子圖

特長:

1) 可增設2點電晶體出力。

2) FX3S/FX3G主機專用內藏型機能擴充板。

3) 從主機供應工作電源。




規格:

  FX2N-8EX-ES/UL  增設8點輸入單元



外型尺寸

端子圖

特長:

1) 可增設8點入力。

2) 可連接在主機或擴充機後面。

3) 從主機或擴充機供應工作電源。




規格:





  FX2N-8EX-UA1/UL  增設8點輸入單元(AC輸入)



外型尺寸

端子圖

特長:

1) 可增設8點 AC入力。

2) 可連接在主機或擴充機後面。

3) 從主機或擴充機供應工作電源。




規格:





  FX2N-16EX-ES/UL  增設16點輸入單元



外型尺寸

端子圖

特長:

1) 可增設16點入力。

2) 可連接在主機或擴充機後面。

3) 從主機或擴充機供應工作電源。




規格:





  FX2N-16EX-C  增設16點輸入單元(Connector式)



外型尺寸

端子圖

特長:

1) 可增設16點入力。

2) 可連接在主機或擴充機後面。

3) 從主機或擴充機供應工作電源。




規格:





  FX2N-16EXL-C  增設16點輸入單元



外型尺寸

端子圖

特長:

1) 可增設16點入力。

2) 可連接在主機或擴充機後面。

3) 從主機或擴充機供應工作電源。




規格:





  FX2NC-16EX-T  增設16點輸入單元



外型尺寸

端子圖

特長:

1) 可增設16點入力。

2) 可直接連接在FX1NC/FX2NC/FX3GC/FX3UC主機後面。

3) 從主機或擴充機供應工作電源。




規格:





  FX2NC-16EX  增設16點輸入單元



外型尺寸

端子圖

特長:

1) 可增設16點入力。

2) 可直接連接在FX1NC/FX2NC/FX3GC/FX3UC主機後面。

3) 從主機或擴充機供應工作電源。




規格:





  FX2NC-16EX-T-DS  增設16點輸入單元



外型尺寸

端子圖

特長:

1) 可增設16點入力。

2) 可直接連接在FX1NC/FX2NC/FX3GC/FX3UC主機後面。

3) 從主機或擴充機供應工作電源。




規格:





  FX2NC-16EX-DS  增設16點輸入單元



外型尺寸

端子圖

特長:

1) 可增設16點入力。

2) 可直接連接在FX1NC/FX2NC/FX3GC/FX3UC主機後面。

3) 從主機或擴充機供應工作電源。




規格:





  FX2NC-32EX  增設32點輸入單元



外型尺寸

端子圖

特長:

1) 可增設32點入力。

2) 可直接連接在FX1NC/FX2NC/FX3GC/FX3UC主機後面。

3) 從主機或擴充機供應工作電源。




規格:

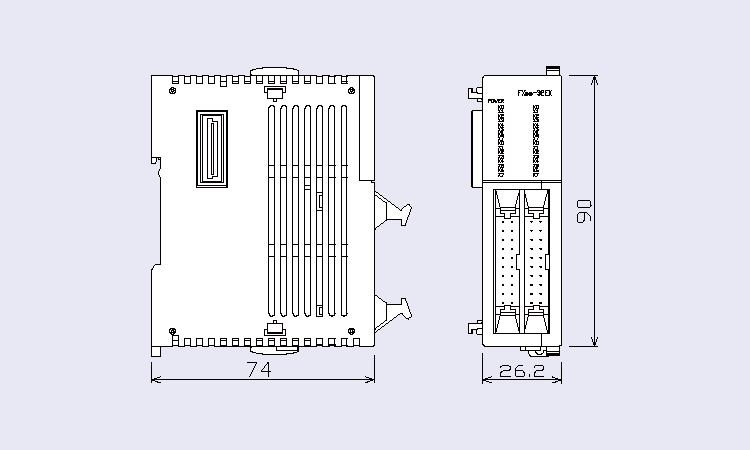

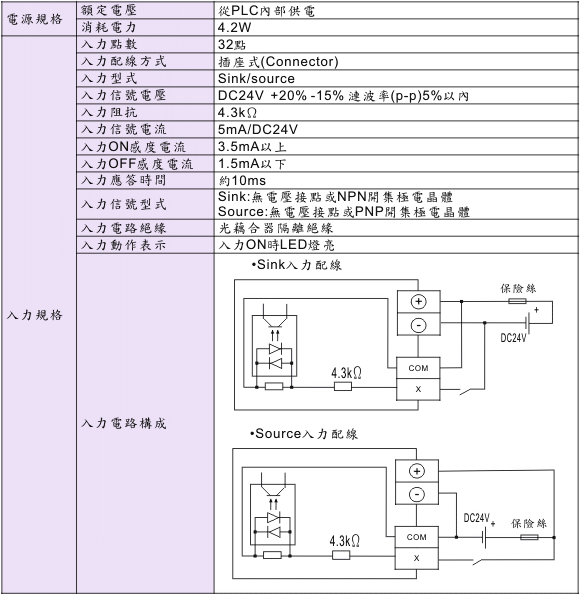

  FX2NC-32EX-DS  增設32點輸入單元



外型尺寸

端子圖

特長:



1) 可增設32點入力。

2) 可直接連接在FX1NC/FX2NC/FX3GC/FX3UC主機後面。

3) 從主機或擴充機供應工作電源。




規格:

  FX2N-8EYR-ES/UL  增設8點輸出單元



外型尺寸

端子圖

特長:

1) 可增設8點繼電器接點出力。

2) 可連接在主機或擴充機後面。

3) 從主機或擴充機供應工作電源。




規格:





  FX2N-8EYR-S-ES/UL  增設8點輸出單元



外型尺寸

端子圖

特長:

1) 可增設8點繼電器接點出力。

2) 繼電器8點出力,全部是獨立COM

2) 可連接在主機或擴充機後面。

3) 從主機或擴充機供應工作電源。




規格:





  FX2N-8EYT  增設8點輸出單元



外型尺寸

端子圖

特長:

1) 可增設8點電晶體出力。

2) 可連接在主機或擴充機後面。

3) 從主機或擴充機供應工作電源。




規格:

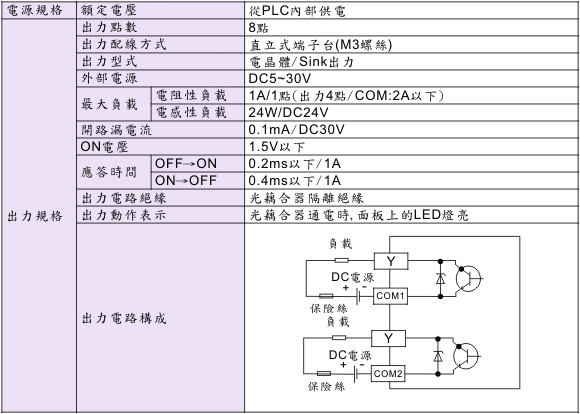

  FX2N-8EYT-H  增設8點輸出單元(大容量型)



外型尺寸

端子圖

特長:

1) 可增設8點電晶體出力。

2) 可連接在主機或擴充機後面。

3) 從主機或擴充機供應工作電源。




規格:





  FX2N-16EYR-ES/UL  增設16點輸出單元



外型尺寸

端子圖

特長:

1) 可增設16點繼電器接點出力。

2) 可連接在主機或擴充機後面。

3) 從主機或擴充機供應工作電源。




規格:





 FX2N-16EYS  增設16點輸出單元



外型尺寸

端子圖

特長:

1) 可增設16點TRIAC出力。

2) 可連接在主機或擴充機後面。

3) 從主機或擴充機供應工作電源。




規格:





  FX2N-16EYT  增設16點輸出單元



外型尺寸

端子圖

特長:

1) 可增設16點電晶體出力。

2) 可連接在主機或擴充機後面。

3) 從主機或擴充機供應工作電源。




規格:

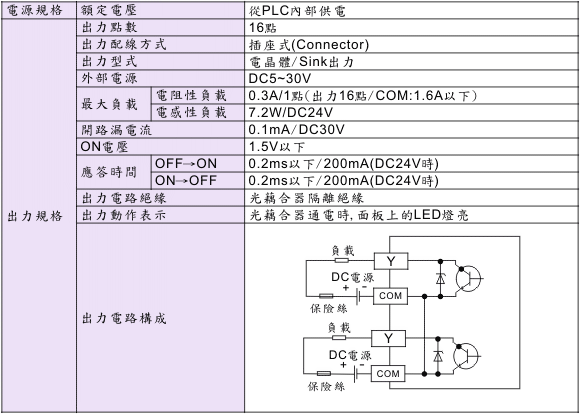

  FX2N-16EYT-C  增設16點輸出單元



外型尺寸

端子圖

特長:

1) 可增設16點電晶體出力。

2) 可連接在主機或擴充機後面。

3) 從主機或擴充機供應工作電源。




規格:





  FX2NC-16EYR-T  增設16點輸出單元



外型尺寸

端子圖

特長:

1) 可增設16點繼電器接點出力。

2) 可直接連接在FX1NC/FX2NC/FX3GC/FX3UC主機。

3) 從主機或擴充機供應工作電源。




規格:





  FX2NC-16EYT  增設16點輸出單元



外型尺寸

端子圖

特長:

1) 可增設16點電晶體出力。

2) 可直接連接在FX1NC/FX2NC/FX3GC/FX3UC主機。

3) 從主機或擴充機供應工作電源。




規格:





  FX2NC-32EYT  增設32點輸出單元



外型尺寸

端子圖

特長:

1) 可增設32點電晶體出力。

2) 可直接連接在FX1NC/FX2NC/FX3GC/FX3UC主機。

3) 從主機或擴充機供應工作電源。




規格:

  FX2N-8ER-ES/UL 增設4點輸入/4點輸出單元

外型尺寸

端子圖

特長:

1) 可增設4點入力及4點繼電器接點出力。

2) 可連接在主機或擴充機後面。

3) 從主機或擴充機供應工作電源。






規格:





 FX2NC-64ET  增設32點輸入/32點輸出單元

外型尺寸

端子圖

特長:

1) 可增設32點入力及32點電晶體出力。

2) 可直接連接在FX1NC/FX2NC/FX3GC/FX3UC主機。

3) 從主機或擴充機供應工作電源。
