小型單體式PLC > MELSEC-FX系列 > FX3G系列PLC

產品型號

三菱電機 FX3G系列PLC主機

1. AC電源主機

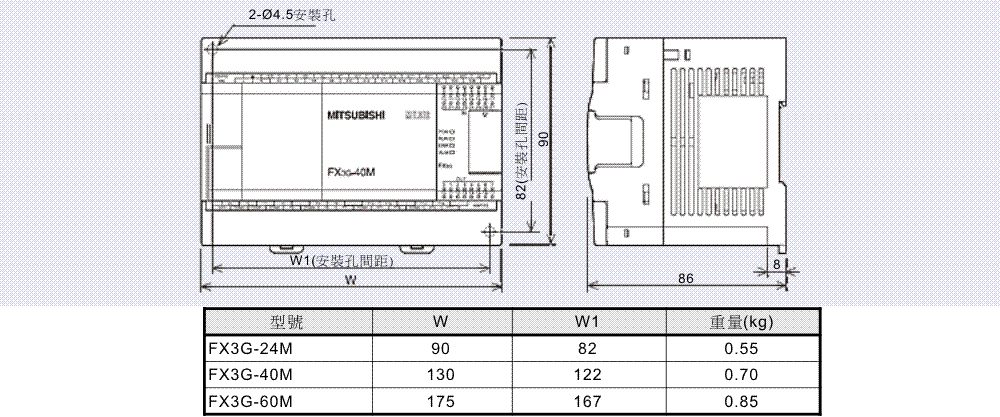

型號	合計點數	輸出入點數		輸入型式	輸出型式	端子台配列圖	CAD檔	外型尺寸
型號	合計點數	輸入	輸出	輸入型式	輸出型式	端子台配列圖	CAD檔	外型尺寸

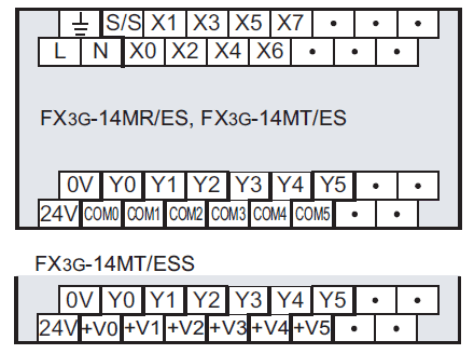

FX3G-14MR/ES(-A)	14點 (佔16點)	8點	6點 (佔8點)	DC24V (NPN/PNP皆可)	繼電器接點	端子台(圖)	2D	尺寸圖
FX3G-24MR/ES(-A)	24點 (佔32點)	14點 (佔16點)	10點 (佔16點)			端子台(圖)	2D

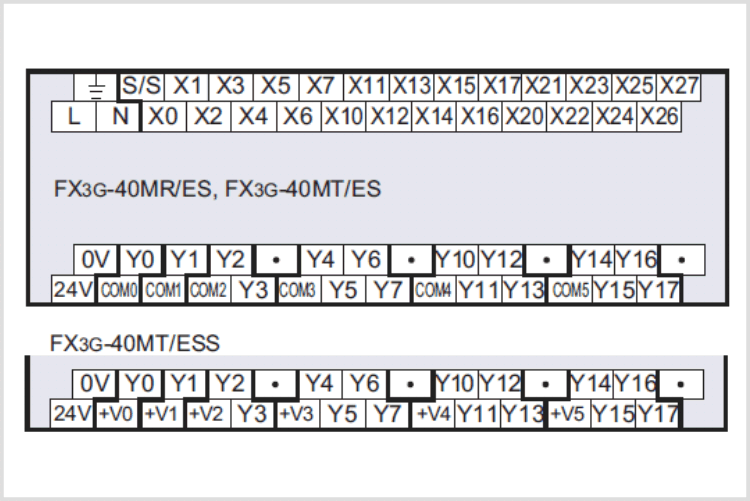

FX3G-40MR/ES(-A)	40點	24點	16點			端子台(圖)	2D
FX3G-60MR/ES(-A)	60點 (佔64點)	36點 (佔40點)	24點			端子台(圖)	2D
FX3G-14MT/ES(-A)	14點 (佔16點)	8點	6點 (佔8點)	DC24V (NPN/PNP皆可)	電晶體接點 (NPN)	端子台(圖)	2D
FX3G-24MT/ES(-A)	24點 (佔32點)	14點 (佔16點)	10點 (佔16點)			端子台(圖)	2D
FX3G-40MT/ES(-A)	40點	24點	16點			端子台(圖)	2D
FX3G-60MT/ES(-A)	60點 (佔64點)	36點 (佔40點)	24點			端子台(圖)	2D
FX3G-14MT/ESS *	14點 (佔16點)	8點	6點 (佔8點)	DC24V (NPN/PNP皆可)	電晶體接點 (PNP)	端子台(圖)	2D
FX3G-24MT/ESS *	24點 (佔32點)	14點 (佔16點)	10點 (佔16點)			端子台(圖)	2D
FX3G-40MT/ESS *	40點	24點	16點			端子台(圖)	2D
FX3G-60MT/ESS *	60點 (佔64點)	36點 (佔40點)	24點			端子台(圖)	2D

＊:特殊規格品

^回到Top^

2. DC電源主機

型號	合計點數	輸出入點數		輸入型式	輸出型式	接線方式	CAD檔	外型尺寸
		輸入	輸出
FX3G-24MR/DS *	24 (佔32點)	14 (佔16點)	10 (佔16點)	DC24V (NPN/PNP皆可)	繼電器接點	端子台(圖)	2D	尺寸圖
FX3G-40MR/DS *	40	24	16			端子台(圖)	2D
FX3G-60MR/DS *	60 (佔64點)	36 (佔40點)	24			端子台(圖)	2D
FX3G-24MT/DS *	24 (佔32點)	14 (佔16點)	10 (佔16點)	DC24V (NPN/PNP皆可)	電晶體接點 (NPN)	端子台(圖)	2D
FX3G-40MT/DS *	40	24	16			端子台(圖)	2D
FX3G-60MT/DS *	60 (佔64點)	36 (佔40點)	24			端子台(圖)	2D
FX3G-24MT/DSS *	24 (佔32點)	14 (佔16點)	10 (佔16點)	DC24V (NPN/PNP皆可)	電晶體接點 (PNP)	端子台(圖)	2D

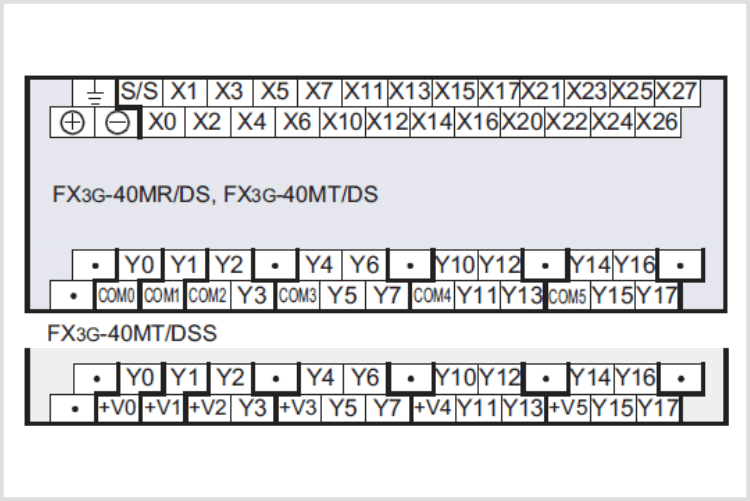

FX3G-40MT/DSS *	40	24	16			端子台(圖)	2D

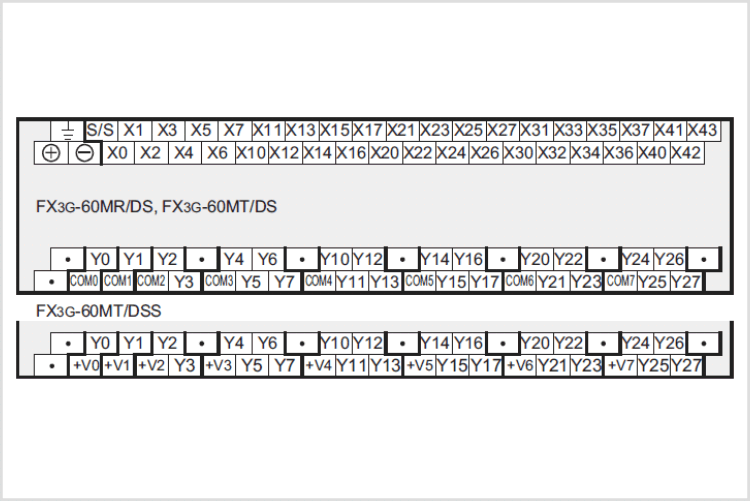

FX3G-60MT/DSS *	60 (佔64點)	36 (佔40點)	24			端子台(圖)	2D

＊:特殊規格品

^回到Top^

產品說明

FX3G PLC

主要特點:

主機點數 14～60點，可擴充至128點。
程式容量 32K 步序 EEPROM，不用電池保持程式。
內建Mini-USB通信埠,方便 GX-Works2 規劃軟體連接。
FX3G-14MT/FX3G-24MT 內建2 軸獨立定位, FX3G-40MT/FX3G-60MT 3 軸獨立定位，最高100K Hz頻率輸出。
內建最高 60K高速脈波計數輸入。
可擴充支援MODBUS RTU/ASCⅡ (Master/Slave)。
可擴充連接乙太網路通信模組。
強化的密碼保護功能。

FX3G機能

1. 本體機能

◙ USB內藏，通訊速度更快

搭載高速USB與RS-422通訊介面，可同時連接GX-Developer/GFX Works2與人機介面。

◙ 大容量記憶體

32,000步序大容量EEPROM使用更方便。

◙ 超過３萬點的資料暫存器

本體內藏32,000點，EEPROM保持型記憶體增大，維護更方便。

◙ 程式保護機能加強

可分別登錄製造商密碼及客戶密碼。並提供無法解鎖之保護選擇。

◙ 60KHz內藏高速信號輸入

可同時使用60KHz:４點、10KHz:２點。

追加更多無運算延遲的高速比較指令。

◙ ３軸定位控制更簡單

提供最高100KHz的脈波輸出。

可透過編輯軟體的定位位置設定，讓程式更簡化。

2. 擴充機能

◙ 擴充機能板可2台裝設

通訊或類比機能板混合安裝。

記憶體盒或顯示器亦可同時安裝。

◙ 4CH同時通訊

內藏USB與RS-422加上通訊卡2枚。

◙ 三菱變頻器通訊控制

透過RS-485通訊，可連接８台變頻器，進行運轉控制與狀態監視。

◙ 特殊轉換器最多連接4台

40/60點主機最多連接4台。
24點主機最多連接2台。

3. FX3G系列CPU性能規格

項目		FX3G性能規格
運算控制方式		循環順序掃描儲存程式方式(專用LSI)、支援中斷機能
輸出入控制方式		統一處理方式(END指令處理後執行)、支援輸出入更新指令及脈波擷取機能
程式語言		List指令、階梯圖(LD)、步進階梯圖(支援SFC方式)
程式記憶體	最大記憶體容量	32,000步序(含註解、檔案暫存器)
	內藏記憶體容量、型式	32,000步序EEPROM，支援32位數密碼保護機能、容許寫入次數2萬次
	記憶卡匣(選購)	EEPROM記憶體，32,000步序(內藏讀寫機能)、容許寫入次數1萬次
	RUN中寫入機能	有(PLC RUN中可修改程式，但SFC程式及List桯式除外)
萬年曆	時鐘機能	內藏，1980~2079年(閏年自動判斷)，西元年2位或4位數，月誤差±45秒/25℃ (若沒有加裝電池FX3U-32BL時，由內藏電容器保持萬年曆運作，當通電30分鐘以上時，萬年曆可保持10天)
指令種類	基本指令	順序控制指令29個，步進階梯指令2個
	應用指令	123種
運算處理速度	基本指令	0.21µs/指令(程式容量16,000步序以下時)，0.42µs/指令(程式容量16,001步序以上時)
	應用指令	0.5µs~數100µs/指令(程式容量16,000步序以下時) 1.2µs~數100µs/指令(程式容量16,001步序以上時)
輸出入點數	(1)增設併用時輸入點數	X000~X177 共128點以下	合計:128點以下
	(2)增設併用時輸出點數	Y000~Y177 共128點以下
	(3)遠端I/O點數	128點以下(CC-Link、Anywire ASLINK及Bitty系列合計點數)
	上述(1)~(3)總點數	256點以下
輸出入繼電器	輸入繼電器	X000~X177 共128點，元件編號為8進制,輸出入合計為128點
	輸出繼電器	Y000~Y177 共128點，元件編號為8進制,輸出入合計為128點
輔助繼電器	一般用	M0~M383，共384點
	停電保持用 (EEPROM保持)	M384~M1535，共1,152點
	一般用	M1536~M7679，共6,144點(若加裝電池FX3U-32BL時，可在參數內設定為停電保持用)
	特殊用	M8000~M8511，共512點
狀態繼電器	初始狀態(EEPROM保持)	S0~S9，共10點
	停電保持用(EEPROM保持)	S10~S999，共990點
	一般用	S1000~S4095，共3,096點(若加裝電池FX3U-32BL時，可在參數內設定為停電保持用)
計時器	100ms	T0~T191，共192點(0.1~3276.7秒)
	100ms(SUB程式、中斷程式用)	T192~T199，共8點(0.1~3276.7秒)
	10ms	T200~T245，共46點(0.01~327.67秒)
	1ms積算型(EEPROM保持)	T246~T249，共4點(0.001~32.767秒)
	100ms積算型(EEPROM保持)	T250~T255，共6點(0.1~3276.7秒)
	1ms	T256~T319，共64點(0.001~32.767秒)
類比旋鈕		VR1:D8030，VR2:D8031，共2點(設定範圍 0~255)
計數器	一般用(上數,16位元)	C0~C15，共16點(計數範圍0~32,767)
	停電保持用(上數,16位元,EEPROM保持)	C16~C199，共184點(計數範圍0~32,767)
	一般用(上/下數,32位元)	C200~C219，共20點(計數範圍-2,147,483,648~2,147,483,647)
	停電保持用(上/下數,32位元,EEPROM保持)	C220~C234，共15點(計數範圍-2,147,483,648~2,147,483,647)
高速計數器	1相1計數輸入雙方向(32位元)	C235~C245	C235~C255最多可使用6點(計數範圍 -2,147,483,648~2,147,483,647) 1相:60kHz x4點，10kHz x2點 2相:30kHz x2點，5kHz x1點
	1相2計數輸入雙方向(32位元)	C246~C250
	2相2計數輸入雙方向(32位元)	C251~C255
資料暫存器 (兩個連續使用時即為32位元)	一般用(16位元)	D0~D127，共128點
	停電保持用(16位元,EEPROM保持)	D128~D1099，共972點
	一般用(16位元)	D1100~D7999，共6,900點(若加裝電池FX3U-32BL時，可在參數內設定為停電保持用)
	檔案暫存器(EEPROM內)	Ｄ1000~Ｄ7999，共7,000點(可由參數將D1000以後以500點為單位，設定為檔案暫存器,內藏記憶體容許寫入次數2萬次，記憶卡匣容許寫入次數1萬次)
	特殊用(16位元)	Ｄ8000~Ｄ8511，共512點
	索引用(16位元)	V0~V７、Z0~Z7，共16點(32位元指定時V/Z組合使用)
擴充暫存器(16位元)		R0~R23999，共24,000點(若加裝電池FX3U-32BL時，可在參數內設定為停電保持用)
擴充檔案暫存器(16位元)		ER0~ER23999，共24,000點(主機EEPROM內；當使用記憶卡匣時,則使用卡匣內的EEPROM)
指標	JUMP、CALL分歧用	P0~P2047，共2,048點(CJ、CALL指令用)
	輸入中斷、輸入延遲中斷用	I00口~I50口，共6點(對應X0~X5上緣及下緣信號)
	計時器中斷	I6口口~I8口口，共3點(可使用10ms~99ms周期時間)
巢串(Nest)	主控制接點用	N0~N7，共8點(MC指令用)
常數	10進制常數(K)	16位元時: -32,768 ~ +32,767, 32 位元時: -2,147,483,648 ~ +2,147,483,647
	16進制常數(H)	16位元時: 0 ~ FFFF, 32位元時: 0 ~ FFFFFFFF
	浮點數(E)	32位元，範圍 -1.0x2¹²⁸ ~ -1.0x2^-126，0， 1.0x2^-126 ~ -1.0x2¹²⁸ 可用小數點或指數方式表示

4. FX3G系列共通規格

供電規格
入力規格
出力規格

供電規格

►FX3G主機 AC電源型

項目	FX3G-14M(R/T)/ES	FX3G-24M(R/T)/ES	FX3G-40M(R/T)/ES	FX3G-60M(R/T)/ES
額定電壓	AC100~240V
電壓容許範圍	AC85~264V
額定頻率	50/60Hz
容許瞬間停電時間	10ms以下瞬間停電可繼續運行
電源保險絲	250V 1A		250V 3.15A
消耗電力(W)	31^*1	32^*1	37^*1	40^*1
突入電流	最大30A 5ms以下/AC100V ，最大50A 5ms以下/AC200V
DC24V供應電源	DC24V 400mA

*1. 主機連接最大構成時的值(AC電源型使用全部DC24V供應電源時)。包令輸入電流部份(每1點7mA或5mA)。

►FX3G主機 DC電源型

項目	FX3G-14M(R/T)/DS	FX3G-24M(R/T)/DS	FX3G-40MR/DS	FX3G-60MR/DS
額定電壓	DC24V
電壓容許範圍	DC20.4~28.8V
額定頻率	-
容許瞬間停電時間	5ms以下瞬間停電可繼續運行
電源保險絲	125V 2.5A		125V 3.15A
消耗電力(W)	19(15)^*2	21(16)^*2	25(19)^*2	29(22)^*2
突入電流	最大30A 1ms以下/DC24V
DC24V供應電源	無

*2. 使用DC28.8V時的消耗電力。( )內的數字為使用DC24V時的消耗電力)。

入力規格

項目		規格
		FX3G-14M(R/T)	FX3G-24M(R/T)	FX3G-40M(R/T)	FX3G-60M(R/T)
入力點數(佔有點數)		8點	14點(16)	24點	36點(40)
入力配線方式		脫著式端子台(M3螺絲)
入力型式		Sink/Source
入力信號電壓		AC電源型：DC24V±10% DC電源型：DC20.4 ～ 28.8V
入力阻抗	X000 ～X007	3.3kΩ
	X010以後	--	4.3kΩ
入力信號電流	X000 ～X007	7mA/DC24V
	X010以後	--	5mA/DC24V
ON入力感度電流	X000 ～X007	4.5mA以上
	X010以後	--	3.5mA以上
OFF入力感度電流		1.5mA以下
入力應答時間		約10ms X000 ～ X007可用數位濾波器改變
入力信號型式		無電壓接點入力 Sink入力時：NPN開集極 Source入力時：PNP開集極
入力電路隔離		光藕合器隔離
入力動作表示		驅動光藕合器時LED 亮燈
入力電路配置		■AC電源型 (點擊放大) *: 24V,0V端子位於輸出端子側. ■DC電源型 (點擊放大)

出力規格

項目	繼電器出力	電晶體出力
項目	FX3G-口口MR/口S	FX3G-口口MT/口S	FX3G-口口MT/口SS
出力型式	繼電器(Relay)	電晶體/Sink出力	電晶體/Source出力
外部電源	DC30V以下、AC240V以下	DC5 ～ 30V
最大負載	［電阻性負載］：2A/1點每1 COM的合計負載電流為下述以下・出力1點/1 COM ：2A ・出力4點/1 COM ：8A ［電感性負載］：80VA	［電阻性負載］：0.5A/1點 ,每1 COM的合計負載電流為下述以下・出力1點/1 COM : 0.5A ・出力4點/1 COM : 0.8A ［電感性負載］：12W/DC24V ,每1 COM的合計負載電流為下述以下・出力1點/1 COM: 12W以下 /DC24V ・出力4點/1 COM: 19.2W以下 /DC24V
最小負載	DC5V 2mA（參考值）	--
開路洩漏電流	--	0.1mA以下/DC30V
應答時間	OFF→ON：約10ms ON→OFF：約10ms	【14點/24點主機】 OFF→ON Y000 , Y001：5μs以下/10mA以上(DC5 ～ 24V) Y002 ～：0.2ms以下/200mA以上(DC24V) 【40點/60點主機】 OFF→ON Y000 ～Y002：5μs以下/10mA以上(DC5 ～ 24V) Y003 ～：0.2ms以下/200mA以上(DC24V)
電路隔離	機械的隔離	光藕合器隔離
動作表示	繼電器線圈通電時LED亮燈	光藕合器驅動時面板的LED亮燈
出力電路配置 (1點 /COM配線例)	[COM口]中的口為編號(0~)。	[COM口]中的口為編號(0~)。	[+V口]中的口為編號(0~)。
