小型單體式PLC > MELSEC-FX系列 > 通訊網路介面模組
通訊網路介面模組
檔案下載 產品洽詢

產品型號

  1. ►FX3U
  2. ►FX3G
  3. ►FX3S
  4. ►輸出入增設
  5. ►定位介面模組
  6. ►高速計數介面模組
  7. ►類比介面模組
  8. ►通訊網路介面模組
  9. ►選配件



三菱電機FX系列PLC通訊.網路模組



1. 標準RS-232通訊介面

►機能擴充板(Expansion Function Board)

型名 通訊機能 CAD檔 適用PLC

FX3G-232-BD

MC通訊協定

無規約通訊

規劃軟體通訊

 2D

FX3S(最多1台)

FX3G,FX3GE,FX3GA (最多1~2台)*1

FX3U-232-BD

MC通訊協定

無規約通訊

規劃軟體通訊

 2D

FX3U(最多1台)

FX3UC-32MT-LT(-2)(最多1台)



►特殊連接器(Special Adapter)

型名 通訊機能 CAD檔 適用PLC



FX3U-232ADP-MB

MC通訊協定

無規約通訊

Modbus通信

規劃軟體通訊

 2D

FX3S(最多1台)*3

FX3G,FX3GE,FX3GA (最多1~2台)*1*3*5

FX3GC(最多2台)*5

FX3U*4*5

FX3UC*5



►擴充模組(Expansion Unit)

型名 通訊機能 CAD檔 適用PLC

FX2N-232IF

 2024-03停產

無規約通訊

 2D

FX3U(最多8台)

FX3UC(最多1台)*5

＊1. 14/24點主機為1台，40/60點主機為2台。

＊2 需要搭配FX1N-CNV-BD機能擴充板。

＊3 連接FX3S/FX3G時,另需搭配FX3G-CNV-ADP連接器。

＊4 連接FX3U時,另需搭配機能擴充板。

＊5 連接FX3UC時,另需搭配FX2N-CNV-IF 或 FX3UC-1PS-5V轉換介面。



^回到Top^



2. RS-422通訊(程式規劃用)介面

►機能擴充板(Expansion Function Board)

型名 通訊機能 CAD檔 適用PLC

FX3G-422-BD

 規劃軟體通訊 2D

FX3S(最多1台)

FX3G,FX3GE,FX3GA (最多1~2台)*1

FX3U-422-BD

 規劃軟體通訊 2D

FX3U(最多1台)

FX3UC-32MT-LT(-2)(最多1台)

＊1. 14/24點主機為1台，40/60點主機為2台。



^回到Top^



3. 標準RS-422/485通訊介面

►機能擴充板(Expansion Function Board)

型名 通訊機能 CAD檔 適用PLC



FX3G-485-BD

N:N連結

並列連結

MC通訊協定

無規約通訊

 2D

FX3S(最多1台)

FX3G,FX3GE,FX3GA (最多1~2台)*1



FX3G-485-BD-RJ

 2D

FX3U-485-BD   (半雙工)

FX3U-485-BD-2(全雙工)

N:N連結

並列連結

MC通訊協定

無規約通訊

 2D

FX3U(最多1台)

FX3UC-32MT-LT(-2)(最多1台)



►特殊連接器(Special Adapter)

型名 通訊機能 CAD檔 適用PLC



FX3U-485ADP-MB

N:N連結

並列連結

MC通訊協定

無規約通訊

Modbus通信

 2D

FX3S(最多1台)*3

FX3G,FX3GE,FX3GA (最多1~2台)*1*3*5

FX3GC(最多2台)*5

FX3U*4*5

FX3UC*5

＊1. 14/24點主機為1台，40/60點主機為2台。

＊2 需要搭配FX1N-CNV-BD機能擴充板。

＊3 連接FX3S/FX3G時,另需搭配FX3G-CNV-ADP連接器。

＊4 連接FX3U時,另需搭配機能擴充板。

＊5 只能1台指定為Modbus通訊機能。



^回到Top^



4. USB通訊(程式規劃用)介面

►機能擴充板(Expansion Function Board)

型名 通訊機能 CAD檔 適用PLC

FX3U-USB-BD

 規劃軟體通訊 2D

FX3U(最多1台)

FX3UC-32MT-LT(-2)(最多1台)



^回到Top^



5. 標準乙太網路通訊介面

►特殊連接器(Special Adapter)

型名 CAD檔 適用PLC

FX3U-ENET-ADP

 2025-03停產

 2D

FX3S(最多1台)*1

FX3G,FX3GA (最多1台)*1

FX3GC(最多1台)

FX3U(最多1台)*2

FX3UC(最多1台)



►擴充模組(Expansion Unit)

型名 CAD檔 適用PLC

FX3U-ENET-L

 2025-03停產

 2D

FX3U(最多1台)

FX3UC(最多1台)*3

＊1. 連接FX3S/FX3G時,另需搭配FX3G-CNV-ADP連接器。

＊2 連接FX3U時,另需搭配機能擴充板。

＊3 連接FX3UC時,另需搭配FX2NC-CNV-IF 或 FX3UC-1PS-5V轉換介面。



^回到Top^



6. CC-Link通訊網路介面

►擴充模組(Expansion Unit)

型名 Master機能

Remote/Slave機能

 距離 CAD檔 適用PLC



FX3U-16CCL-M

(主局模組)

 O X

最長

1200m

 2D

FX3G,FX3GE,FX3GA (最多1台)

FX3GC(最多1台)*1

FX3U(最多1台)

FX3UC(最多1台)*1





FX2N-32CCL

(Remote Device局)

 2023/12停產

 X O

最長

1200m

 2D

FX3G,FX3GE,FX3GA

FX3GC*1

FX3U

FX3UC*1

FX3U-64CCL

(Intelligent Device局)

 X O

最長

1200m

 2D

FX3G,FX3GE,FX3GA (最多1台)

FX3GC(最多1台)*1

FX3U(最多1台)

FX3UC(最多1台)*1

＊1. 連接FX3GC/FX3UC時,另需搭配FX2NC-CNV-IF 或 FX3UC-1PS-5V轉換介面。



^回到Top^



7. AnyWire網路介面

►擴充模組(Expansion Unit)

類型 型名 CAD檔 適用PLC
Bitty網路模組

FX3U-128BTY-M

2023年11月停止接單

2024年3月停產

替代型號: FX3U-128ASL-M

 2D

FX3G,FX3GE,FX3GA (最多1台)

FX3GC(最多1台)*1

FX3U(最多1台)

FX3UC(最多1台)*1
ASLINK網路模組

FX3U-128ASL-M

FX3U-128ASL-M

 2D

FX3G,FX3GE,FX3GA (最多1台)

FX3GC(最多1台)*1

FX3U(最多1台)

FX3UC(最多1台)*1

＊1 連接FX3GC/FX3UC時,另需搭配FX2NC-CNV-IF 或 FX3UC-1PS-5V轉換介面。



^回到Top^





產品說明



1. 各種通訊名詞說明symble_open.gif



1-1. 何謂N:N連結?symble_open.gif

N:N連結為一種三菱FX系列PLC專用的小型網路.

特色如下:

1) 最多可連結8台FX系列PLC,只要透過簡單的程式,即可達到各站資料互傳的需求.

2) 各站PLC的位元元件(0~64點)及字元元件(4~8點),將自動的更新傳送,方便讀取其它站的ON/OFF狀態及資料暫存器的數值.



系統構成:



性能規格:

項目 規格
傳送規格 RS-485標準
總延長距離

全部採用特殊機能連接器構成時:500米

擴充機能板採用時:50米
通訊方式/傳送速度 半雙工雙方向/ 38400bps
連接台數 最多8台
連結點數

種類0

(Pattern 0)

位元型元件:0點,字元型元件:4點(FX1S、FX1N、FX1NC、FX3G、FX3GA、FX3GE、FX3GC、FX3U、FX3GC)

(系統構成中若含有FX1S系列PLC,則僅適用Pattern 0)

種類1

(Pattern 1)

位元型元件:32點,字元型元件:4點(FX1N、FX1NC、FX3G、FX3GA、FX3GE、FX3GC、FX3U、FX3GC)

種類2

(Pattern 2)

位元型元件:64點,字元型元件:8點(FX1N、FX1NC、FX3G、FX3GA、FX3GE、FX3GC、FX3U、FX3GC)
 PLC連接組合 FX1S/FX1N FX1N-485-BD 或 FX1N-CNV-BD + FX2NC-485ADP
FX3G(A)(E) FX3G-485-BD 或 FX3G-CNV-ADP + FX3U-485ADP-MB
FX3GC FX3U-485ADP-MB
FX3U FX3U-485-BD 或 擴充機能板+ FX3U-485ADP-MB
FX3UC FX3U-485ADP-MB









1-2. 何謂並列連結?symble_open.gif

並列連結是一種三菱FX系列PLC專用的小型網路.

特色如下:

1) 將2台FX系列PLC連接後,只要簡單的親局/子局指定程式,即可進行資料連結.

2) 各站PLC的位元元件(50~100點)及字元元件(10點)將自動更新,方便讀取另一站的ON/OFF狀態及資料暫存器的數值.



系統構成:

性能規格:

項目 規格
傳送規格 RS-485標準
總延長距離

全部採用特殊機能連接器構成時:500米

擴充機能板採用時:50米
通訊方式/傳送速度 半雙工雙方向/ 19200、115200bps(FX3G(A)(E)、FX3GC、FX3U、FX3GC)
連接台數(構成) 1:1
連結點數

FX1S

[親→子]:

位元型元件: 50點,字元型元件:10點(高速模式時字元元件:2點)

[子→親]:

位元型元件: 50點,字元型元件:10點(高速模式時字元元件:2點)

FX1N,FX1NC,

FX3G,FX3GC,

FX3U,FX3UC


[親→子]:

位元型元件: 100點,字元型元件:10點(高速模式時字元元件:2點)

[子→親]:

位元型元件: 100點,字元型元件:10點(高速模式時字元元件:2點)
可連接PLC組合

• [FX1S 與 FX1S]

• [FX1N/FX1NC 與 FX1N/FX1NC]

• [FX3G/FX3GC 與 FX3G/FX3GC ]

• [FX3U/FX3UC 與 FX3U/FX3UC ]
PLC連接組合 FX1S/FX1N FX1N-485-BD 或 FX1N-CNV-BD + FX2NC-485ADP
FX3G(A)(E) FX3G-485-BD 或 FX3G-CNV-ADP + FX3U-485ADP-MB
FX3GC FX3U-485ADP-MB
FX3U FX3U-485-BD 或 擴充機能板+ FX3U-485ADP-MB
FX3UC FX3U-485ADP-MB









1-3. 何謂MC通訊協定?symble_open.gif

N:N連結為一種三菱FX系列PLC專用的小型網路.

MC通訊協定(Mitsubishi Communication Protocol)是三菱制定公開的一種標準通訊協定,任何外部的設備或電腦,只要透過這個通訊協定,即可讀/寫PLC內部的資料.

特色如下:

1) 外部設備或電腦採RS-485連線方式,最多可連結16台FX系列連結.採RS-232時,可以1:1連結進行資料的傳送.

2) 支援與三菱A系列相同的MC通訊協定(Format 1 及Format 4).



系統構成:

1) 採RS-485(或RS-422) 1:N連線時:

2) 採RS-232C 1:1連線時:

性能規格:

項目 規格
傳送規格 RS-485(RS-422)或RS-232C標準
總延長距離 RS-485

全部採用特殊機能連接器構成時:500米

擴充機能板採用時:50米
RS-232C 15米
通訊方式 半雙工雙方向 (FX3U-485-BD-2、FX3U-232ADP-MB為全雙工雙方向)
傳送速度 300/600/1200/2400/4800/9600/19200/38400*1 bps
連接台數 RS-485連線時:最多16台,RS-232C連線時:1台
通訊協定

MELSC-A電腦連結MC通訊協定(Format 1 及Format 4)

RS-485

(RS-422)

連接PLC組合

 FX1S/FX1N FX1N-485-BD 或 FX1N-CNV-BD + FX2NC-485ADP
FX3G FX3G-485-BD 或 FX3G-CNV-ADP + FX3U-485ADP-MB
FX3GC FX3U-485ADP-MB
FX3U FX3U-485-BD 或 擴充機能板+ FX3U-485ADP-MB
FX3UC FX3U-485ADP-MB

RS-232C

連接PLC組合

 FX1S/FX1N FX1N-232-BD 或 FX1N-CNV-BD + FX2NC-232ADP
FX3G FX3G-232-BD 或 FX3G-CNV-ADP + FX3U-232ADP-MB
FX3GC FX3U-232ADP-MB
FX3U FX3U-232-BD 或 擴充機能板+ FX3U-232ADP-MB
FX3UC FX3U-232ADP-MB

*1 FX3U/FX3UC為Ver.2.41以後版本38400 bps對應











1-4. 何謂無規約通訊協定?symble_open.gif

具有RS-232C/RS485(RS-422)介面的印表機、條碼機、計量器、溫控計、流量計等各種儀表,只要透過簡單的通訊程式,即可利用此種方式來讀取/設定資料.

系統構成:

性能規格:

項目 規格
傳送規格 RS-485(RS-422)或RS-232C標準
總延長距離 RS-485

全部採用特殊機能連接器構成時:500米

擴充機能板採用時:50米
RS-232C 15米
通訊方式 半雙工雙方向 (FX3U-485-BD-2、FX3U-232ADP-MB為全雙工雙方向)
傳送速度 300/600/1200/2400/4800/9600/19200/38400*1 bps
連接台數 RS-485連線時:無限制,RS-232C連線時:1台

RS-485

(RS-422)

連接PLC組合

 FX1S/FX1N FX1N-485-BD 或 FX1N-CNV-BD + FX2NC-485ADP
FX3G FX3G-485-BD 或 FX3G-CNV-ADP + FX3U-485ADP-MB
FX3GC FX3U-485ADP-MB
FX3U FX3U-485-BD 或 擴充機能板+ FX3U-485ADP-MB
FX3UC FX3U-485ADP-MB

RS-232C

連接PLC組合

 FX1S/FX1N FX1N-232-BD 或 FX1N-CNV-BD + FX2NC-232ADP
FX3G FX3G-232-BD 或 FX3G-CNV-ADP + FX3U-232ADP-MB
FX3GC FX3U-232ADP-MB
FX3U FX3U-232-BD 或 擴充機能板+ FX3U-232ADP-MB
FX3UC FX3U-232ADP-MB









1-5. 何謂程式規劃軟體通訊協定?symble_open.gif

程式規劃軟體通訊協定(Programming Protocol)是三菱程式編輯軟體(GX Developer / GX Works2)、三菱人機介面或其它三菱軟體專用的通訊協定,透過RS-422/USB/RS232C介面,即可進行讀取/監視/強制/診斷等操作.

系統構成:











1-6. 何謂FX3系列乙太網路通訊?symble_open.gif

乙太網路通訊機能不再是中大型PLC特有的機能了!

FX3系列PLC支援乙太網路通訊,現場機台的控制器更方便整合於廠務監控系統中,達到高速監控的目的.

系統構成:













1-7. 何謂CC-Link通訊?symble_open.gif

CC-Link網路是新一代FA設備連線用的一種開放型網路,可以大大的節省現瑒施工的配線成本及時間,並強化現場擴充的彈性,與維護的便利性.目前已有大量的廠商所製造的產品,都能支援CC-Link網路.

CC-Link網路的通訊速度可高達10Mbps,具有自動復歸機能,子局離線機能,大大提高網路連結的安全性,故不會因為其中一站的異常而影響整體網路的通訊.

連接遠端局性質可以區分為下列種類:

1.Remote I/O局:一般的DI或DO模組.

   相關三菱產品>> / 相關M-SYSTEM產品>>

2.Remote device局:如類比/溫度/定位模組,或變頻器/伺服/計量器/溫控器等連接.

   相關三菱產品>> / 相關M-SYSTEM產品>>

3.Local / Intelligent device局:如PLC站或通訊模組等連接.

   相關三菱產品>>



系統構成:

(一) Q系列PLC做為主局時:

      FX系列適用模組:FX2N-32CCL(Remote I/O局),FX3U-64CCL(Remote device局)



(二) FX3系列PLC做為主局時:

    FX系列適用模組:FX3U-16CCL-M(Master局),FX2N-32CCL(Remote I/O局)











1-8. 何謂Modbus通訊?symble_open.gif

Modbus是一種串列通訊協定,是Modicon於1979年發表,現今已經成為工業領域常見的通訊協定.

FX3系列PLC可以搭載Modbus通訊模組,具Modbus RTU或Modbus ASCII兩種通訊協定,可做為Master或Slave局,方便連接上位元控制器或其它工業儀表,進行資料的傳遞.



系統構成:



性能規格:

項目 規格
PLC允許連接台數(Channels) 1台(Channels),可以是Master局或Slave局
通訊規格 傳送規格 RS-232C RS-485(RS-422)
通訊方式 全雙工雙方向 半雙工雙方向
傳送速度

300/600/1200/2400/4800/9600/19200/38400*1

/57600*1/115200*1 bps
資料長度

FX3U/FX3UC:7位元或8位元

FX3G/FX3GC:8位元
停止位元 1位元或2位元
傳輸距離 最長15米

最長500米
通訊協定 RTU 或 ASCII
Master機能 Slave數量 1 Slave

16 Slaves

32 Slaves*1
支援Function數量

FX3U/FX3UC:14 (+14診斷Function)

FX3G/FX3GC:8 (無診斷Function)
同時可執行命令數 1命令
最多寫入資料 123 words 或 1968 coils
最多讀取資料 125 words 或 2000 coils
Slave機能 支援Function數量

FX3U/FX3UC:14 (+14診斷Function)

FX3G/FX3GC:8 (無診斷Function)
同時可回應信息數 1
站號 1~247

連接PLC組合

 FX3S

FX3S-CNV-ADP

+ FX3U-232ADP-MB

FX3S-CNV-ADP

+ FX3U-485ADP-MB
FX3G

FX3G-CNV-ADP

+ FX3U-232ADP-MB

FX3G-CNV-ADP

+ FX3U-485ADP-MB
FX3GC FX3U-232ADP-MB FX3U-485ADP-MB
FX3U

擴充機能板

+ FX3U-232ADP-MB

擴充機能板

+ FX3U-485ADP-MB
FX3UC FX3U-232ADP-MB FX3U-485ADP-MB

*1 產品序號:127****以後版本支援.









1-9. 何謂AnyWire Bitty網路通訊?symble_open.gif

三菱電機致力於推廣開放式網路系統「CC-Link」， 現今更引進感測器網路領導製造廠「AnyWire」的加入，完成了從電腦管理層級生產計劃到現場層級生產設備的網路整合系統。
※ 2010年5月，AnyWire 成為三菱電機的集團公司之一。
Bitty 系列採用電源、信號重疊２線式，達到省配線的訴求。
現今產品在少量多樣的生產模式下，面對日益加的零件與庫存項目，AnyWire提供了可以快速且正確的揀料系統「Pokayoke」系統，降低失誤率及作業成本。















 FX3G-232-BD   RS-232通訊機能擴充板

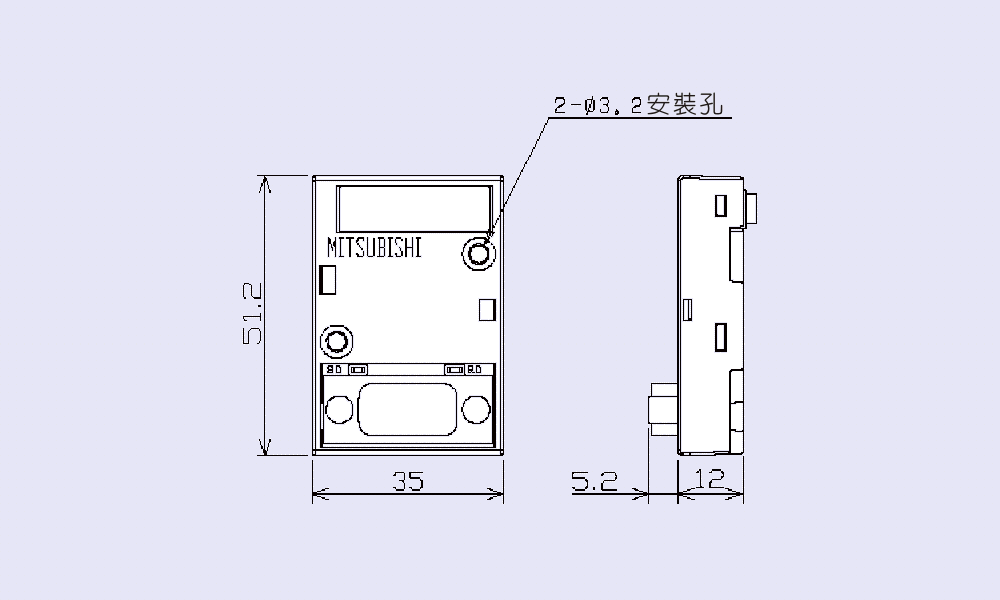

外型尺寸

端子圖

特長：

1) 直接內藏在FX3S、FX3G主機上的RS-232通訊機能擴充板。

2) 印表機、條碼機、溫控器、電腦等RS-232C介面,可1:1連線,利用 無規約方式 通訊。

3) 電腦監控等應用,可透過 MC通訊協定方式 連線。

4) 可連接程式規劃軟體(GPPW或GX Works2軟體)及GOT人機介面。






規格：

傳送規格

RS-232C標準規格
絕緣方式 非絕緣
最大傳送距離 15m
外部配線方法 D-SUB 9 Pin接頭(公)
通訊方式 全雙工雙方向
通訊協定 無規約通訊協定、MC專用通訊協定(格式1、4)、規劃軟體通訊協定
通訊速度

[ 無規約通訊、MC通訊協定] 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps

[規劃軟體通訊協定] 9600 / 19200 / 38400 / 57600 / 115200 bps
顯示(LED) RD、SD
電源 從PLC內部供電
入出力佔有點數 0點（與PLC的最大輸出入點數無關）
適用PLC FX3S、FX3G基本單元





  FX3U-232-BD   RS-232通訊機能擴充板

外型尺寸

端子圖

特長：

1) 直接內藏在FX3U主機上的RS-232通訊機能擴充板。

2) 印表機、條碼機、溫控器、電腦等RS-232C介面,可1:1連線,利用 無規約方式 通訊。

3) 電腦監控等應用,可透過 MC通訊協定 方式連線。

4) 可連接 程式規劃軟體(GPPW或GX Works2軟體) 及GOT人機介面。






規格：

傳送規格

RS-232C標準規格
絕緣方式 非絕緣
最大傳送距離 15m
外部配線方法 D-SUB 9 Pin接頭(公)
通訊方式 全雙工雙方向
通訊協定 無規約通訊協定、MC專用通訊協定(格式1、4)、規劃軟體通訊協定
通訊速度

[ 無規約通訊、MC通訊協定] 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 bps

[規劃軟體通訊協定] 9600 / 19200 / 38400 / 57600 / 115200 bps
顯示(LED) RD、SD
電源 DC5V 20mA(從PLC內部供電)
入出力佔有點數 0點（與PLC的最大輸出入點數無關）
適用PLC FX3U基本單元





  FX3U-232ADP-MB   RS-232通訊機能特殊連接器

外型尺寸

端子圖

特長：

1) 絕緣型RS-232C通訊連接器。

2) 印表機、條碼機、溫控器、電腦等RS-232C介面,可1:1連線,利用 無規約方式 通訊。

3) 電腦監控等應用,可透過 MC通訊協定方式 連線。

4) 可連接 程式規劃軟體(GPPW或GX Works2軟體) 及GOT人機介面。

5) 支援 Modbus通訊協定 (Master/Slave機能)。






規格：

傳送規格

RS-232C標準規格
絕緣方式 光藕合絕緣
最大傳送距離 15m
外部配線方法 D-SUB 9 Pin接頭(公)
通訊方式

全雙工雙方向
通訊協定 無規約通訊協定、MC專用通訊協定(格式1、4)、Modbus通訊(Master/Slave)、規劃軟體通訊協定
通訊速度

[ 無規約通訊、MC通訊協定] 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 /38400 bps

[ Modbus通訊協定] 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200bps

[規劃軟體通訊協定] 9600 / 19200 / 38400 / 57600 / 115200 bps

[遠端維護] 9600 bps
顯示(LED) RD、SD、POWER
電源 從PLC內部供電
入出力佔有點數 0點（與PLC的最大輸出入點數無關）
適用PLC FX3S、FX3G、FX3GC、FX3U、FX3UC基本單元(FX3S連接時,需加裝FX3S-CNV-ADP、FX3G連接時,需加裝FX3G-CNV-ADP、FX3U連接時,需加裝FX3U-CNV-BD)





  FX2N-232IF   RS-232通訊模組

  2024-03停產

外型尺寸

端子圖

特長：

1) 絕緣型RS-232C通訊模組。

2) 印表機、條碼機、溫控器、電腦等RS-232C介面,可1:1連線,利用 無規約方式 通訊。

3) 送受信時可HEX⇔ASCII自動變換。

4) 最多可指定4位元的Header/Terminal碼。

5) 可指定CR、LF及Sum check通訊格式。






規格：

傳送規格

RS-232C標準規格
絕緣方式 光藕合絕緣
最大傳送距離 15m
外部配線方法 D-SUB 9 Pin接頭(公)
通訊方式

 全雙工雙方向
通訊協定 無規約通訊協定
通訊速度

300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 bps
與PLC間的交信 FROM / TO指令
顯示(LED) RD、SD、POWER
電源

DC5V  40mA(從PLC內部供電)

DC24V ±10% 80mA(外部供電)
入出力佔有點數 入力或出力 8點(計算入力或出力點數皆可)
適用PLC FX3U、FX3UC(需搭配FX2N-CNV-IF 或 FX3UC-1PS-5V介面)

  FX3G-422-BD   RS-422通訊機能擴充板



外型尺寸

端子圖

特長：

1) 可增加與FX3S、FX3G主機上內建的通訊埠相同機能的擴充板。

2) 方便連接多台人機介面(GOT)或程式規劃軟體。




規格：

傳送規格

RS-422標準規格
絕緣方式 非絕緣
最大傳送距離 最長50m
外部配線方法 MINI DIN 8 Pin接頭(母)
通訊方式 半雙工雙方向
通訊協定 規劃軟體通訊協定
通訊速度

9600 / 19200 / 38400 / 57600 / 115200bps
入出力佔有點數 0點（與PLC的最大輸出入點數無關）
適用PLC FX3S、FX3G基本單元





  FX3U-422-BD   RS-422通訊機能擴充板



外型尺寸

端子圖

特長：

1) 可增加與FX3U主機上內建的通訊埠相同機能的擴充板。

2) 方便連接多台人機介面(GOT)或程式規劃軟體。




規格：

傳送規格

RS-422標準規格
絕緣方式 非絕緣
最大傳送距離 最長50m
外部配線方法 MINI DIN 8 Pin接頭(母)
通訊方式 半雙工雙方向
通訊協定 規劃軟體通訊協定
通訊速度

9600 / 19200 / 38400 / 57600 / 115200bps
電源 DC5V 20mA(從PLC內部供電)
入出力佔有點數 0點（與PLC的最大輸出入點數無關）
適用PLC FX3U基本單元

  FX3G-485-BD   RS-422/RS-485通訊機能擴充板



外型尺寸

端子圖

特長：

1) 直接內藏在FX3S、FX3G主機上的RS-485通訊機能擴充板。

2) 具多台PLC間連接(N:N連結)通訊機能。

3) 具並列連結(1:1連結)通訊機能。

4) 印表機、條碼機、溫控器、電腦等RS-422C/RS-485介面,可1:N連線,利用無規約方式通訊。

5) 電腦監控等應用,可透過MC通訊協定方式連線。






規格：

傳送規格

RS-422、RS-485標準規格
絕緣方式 非絕緣
最大傳送距離 最長50m
外部配線方法 歐式端子台
通訊方式 半雙工雙方向
通訊協定 無規約通訊協定、MC專用通訊協定(格式1、4)、並列連結、N:N連結、三菱變頻器通訊協定
通訊速度

[ 無規約通訊、MC通訊協定] 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps

[並列連結] 115200 bps

[N:N連結] 38400 bps

[三菱變頻器通訊協定] 4800 / 9600 / 19200 / 38400 bps
顯示(LED) RD、SD
入出力佔有點數 0點（與PLC的最大輸出入點數無關）
適用PLC FX3S、FX3G基本單元





  FX3G-485-BD-RJ   RS-422/RS-485通訊機能擴充板



外型尺寸

端子圖

特長：

1) 直接內藏在FX3S、FX3G主機上的RS-485通訊機能擴充板。

2) 具多台PLC間連接(N:N連結)通訊機能。

3) 具並列連結(1:1連結)通訊機能。

4) 印表機、條碼機、溫控器、電腦等RS-422C/RS-485介面,可1:N連線,利用無規約方式通訊。

5) 電腦監控等應用,可透過MC通訊協定方式連線。

6) 採RJ45接頭,方便配線.






規格：

傳送規格

RS-422、RS-485標準規格
絕緣方式 非絕緣
最大傳送距離 最長50m
外部配線方法 RJ45接頭
通訊方式 半雙工雙方向
通訊協定 無規約通訊協定、MC專用通訊協定(格式1、4)、並列連結、N:N連結、三菱變頻器通訊協定
通訊速度

[ 無規約通訊、MC通訊協定] 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps

[並列連結] 115200 bps

[N:N連結] 38400 bps

[三菱變頻器通訊協定] 4800 / 9600 / 19200 / 38400 bps
顯示(LED) RD、SD
入出力佔有點數 0點（與PLC的最大輸出入點數無關）
適用PLC FX3S、FX3G基本單元





  FX3U-485-BD /FX3U-485-BD-2(全雙工)  RS-422/RS-485通訊機能擴充板

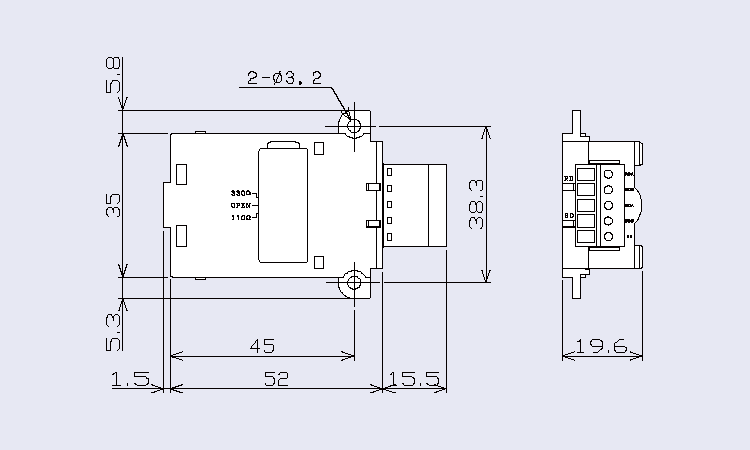

外型尺寸

端子圖

特長：

1) 直接內藏在FX3U主機上的RS-485通訊機能擴充板。

2) 具多台PLC間連接(N:N連結)通訊機能。

3) 具並列連結(1:1連結)通訊機能。

4) 印表機、條碼機、溫控器、電腦等RS-422C/RS-485介面,可1:N連線,利用無規約方式通訊。

5) 電腦監控等應用,可透過MC通訊協定方式連線。






規格：

傳送規格

RS-422、RS-485標準規格
絕緣方式 非絕緣
最大傳送距離 最長50m
外部配線方法 歐式端子台
通訊方式

FX3U-485-BD: 半雙工雙方向

FX3U-485-BD-2: 全雙工雙方向
通訊協定 無規約通訊協定、MC專用通訊協定(格式1、4)、並列連結、N:N連結、三菱變頻器通訊協定
通訊速度

[ 無規約通訊、MC通訊協定] 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 bps

[並列連結] 115200 bps

[N:N連結] 38400 bps

[三菱變頻器通訊協定] 4800 / 9600 / 19200 bps
顯示(LED) RD、SD
  DC5V 60mA(從PLC內部供電)
入出力佔有點數 0點（與PLC的最大輸出入點數無關）
適用PLC FX3U基本單元





  FX3U-485ADP-MB RS-422/RS-485通訊機能特殊連接器



外型尺寸

端子圖

特長：

1) 絕緣型RS-485通訊連接器。

2) 條碼機、溫控器等RS-422C/RS-485介面,可1:N連線,利用無規約方式通訊。

3) 電腦監控等應用,可透過MC通訊協定方式連線。

4) 支援Modbus通訊協定(Master/Slave機能)。






規格：

傳送規格

RS-422、RS-485標準規格
絕緣方式 光藕合絕緣
最大傳送距離

總延長距離500m以內

(連接設備若含有FX2N-485-BD、FX1N-485-BD、FX3U-485-BD、FX3G-485-BD時,總延長距離為50m以內)
外部配線方法 歐式端子台
通訊方式

半雙工雙方向
通訊協定 無規約通訊協定、MC專用通訊協定(格式1、4)、Modbus通訊(Master/Slave)、並列連結、N:N連結、三菱變頻器通訊協定
通訊速度

[ 無規約通訊、MC通訊協定] 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 /38400 bps

[ Modbus通訊協定] 300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200bps

[並列連結] 115200 bps

[N:N連結] 38400 bps

[三菱變頻器通訊協定] 4800 / 9600 / 19200 / 38400 bps
Slave數(Modbus通訊) 16局、32局(2012年7月以後生產,製造編號:127****以後)
顯示(LED) RD、SD、POWER
電源 從PLC內部供電
入出力佔有點數 0點（與PLC的最大輸出入點數無關）
適用PLC FX3S、FX3G、FX3GC、FX3U、FX3UC基本單元(FX3S連接時,需加裝FX3S-CNV-ADP、FX3G連接時,需加裝FX3G-CNV-ADP、FX3U連接時,需加裝FX3U-CNV-BD)

  FX3U-USB-BD USB通訊機能擴充板



外型尺寸

特長：

可透過USB介面與電腦連線,執行程式上/下載及監視動作。

1) 通道數:1

2) 隔離:有

3) 最長傳送距離:最長5m ( 3m連接線為內附配件)

4) 控制方法:規劃軟體通訊協定




規格：

傳送規格

USB2.0(Full-speed對應)標準規格
絕緣方式 光藕合絕緣(通訊線與CPU之間)
最大傳送距離 最長5m ( 3m連接線為內附配件)
外部配線方法 USB (Mini B接頭(母))
通訊速度

9600 / 19200 / 38400 / 57600 / 115200bps
顯示(LED) RD、SD
電源

DC5V 15mA(從PLC內部供電)

DC5V 30mA(從電腦的USB接頭供電)
入出力佔有點數 0點（與PLC的最大輸出入點數無關）
適用PLC FX3U基本單元

  FX3U-ENET-ADP 乙太網路通訊機能特殊連接器



 2025-03停產

外型尺寸

特長：

1) 與FX3系列主機連接,不用搭配任何設備,即可簡單的連接到乙太網路上。

2) 連上區域網路時,遠端的電腦可以輕鬆監視PLC狀態及更改程式,大大提高維護的便利性。








規格：

傳送規格 資料傳送速度 100Mbps、10Mbps
傳送模式 全雙工/半雙工
傳送方法 base-band
最大區段長度 100m
最大節點數/連線

10BASE-T:串接(cascade)最大4段

100BASE-T:串接(cascade)最大2段

以上為強波器使用時,可能連接段數(實際使用時,請與switching-Hub製造商確認)
使用接頭 RJ-45
機能

• MELSOFT連接

• 使用MC通訊協定傳送

• MELSOFT的直結連接(簡易連結)

• 連接CPU搜尋機能

• 時間設定機能

• MELSOFT診斷機能

• 資料監視通訊機能
連接數 MELSOFT連接 + MC通訊協定 +資料監視 ≦4個連接
主機可連接台數

1台

( 乙太網路通訊機能特殊連接器與通信機能擴充板、其它通信機能特殊連接器一樣,佔有1個通道(CH))
電源

DC5V 30mA(從PLC內部供電)
入出力佔有點數 0點（與PLC的最大輸出入點數無關）
適用PLC

FX3S、FX3G(V2.00以上)、FX3GC(V2.00以上)、FX3U(V3.10以上)、FX3UC(V3.10以上)基本單元

(FX3S連接時,需加裝FX3S-CNV-ADP、FX3G連接時,需加裝FX3G-CNV-ADP、FX3U連接時,需加裝FX3U-CNV-BD)





  FX3U-ENET-L 乙太網路通訊模組

  2025-03停產

外型尺寸

端子圖

特長：

1) 連上區域網路時,遠端的電腦與FX3U/FX3UC系列主機連接,即可執行程式的讀/寫。

2) 透過FX3U-ENET-L內的緩衝記憶體(Fix buffer),可與其它PLC等設備通信。

3) 從FX3U/FX3UC可發送電子Mail信件。

4) 可搭配專用的設定軟體(FX Configurator-EN-L),參數設定更簡單。








規格：

傳送規格 資料傳送速度 100Mbps、10Mbps
傳送模式 全雙工/半雙工
傳送方法 base-band
最大區段長度 100m (Hub與節點的長度)
最大節點數/連線

10BASE-T:串接(cascade)最大4段

100BASE-T:串接(cascade)最大2段
送受信資料儲存記憶體 可同時OPEN數

4 Connections

固定緩衝區送信:最多 2 Connections(C1,C2)

MELSOFT連接+MC 通訊協定:最多 2 Connections(C3,C4)
固定緩衝區 1023 Words x 2
E-Mail(附件檔案) 2048 Words x 1
E-Mail(內文) 256 Words x 1

E-Mail傳送規格

(送信資料)

 資料大小(附件檔案) 2048 Words x 1
資料大小(內文) 256 Words x 1
資料轉送方法 送信時:發送附件檔案、本文皆可(選擇)
主旨 US-ASCII 型式或ISO-2022-JP(Base64)
附件檔案型式 MIME型式
MIME V1.0
附件檔案資料型式

可選擇BIN/ASCII/CSV

檔案名:XXXX.bin(二進制檔),XXXX.asc(ASCII),XXXX.csv(CSV)
附件檔案分割 不能(只可以傳送1個檔案)
送信時編碼 主旨:Base64 / 7位元, 內文: 7位元,附件檔案:Base64
加密 無
壓縮 無
與郵件伺服器的交信(SMTP)

1~65535 ,SMTP:25(初期值) ,SMTP-AUTH:587

<驗證方法>

•無驗證

•SMTP-AUTH(PLAIN,LOGIN,CRAM-MD5)

•POP before SMTP
與郵件伺服器的交信(POP)

1~65535 , POP3:110(初期值)

在SMTP驗證方法中,僅選擇POP before SMTP時需設定.受信時則不需設定.
郵件操作檢查 Microsoft(R) Corporation製 Outlook(R)  Express 6
電源規格 電源

DC 24V +10%,-15%,漣波(P-P)5%以內
容許瞬間停電時間 1ms以下
消秏電流 DC24V外部給電:240mA
入出力佔有點數 入力或出力 8點(計算入力或出力點數皆可)
適用PLC FX3U(V2.21以上)、FX3UC(V2.21以上,需另搭配FX2NC-CNV-IF或 FX3UC-1PS-5V介面)

  FX3U-16CCL-M CC-Link網路主局模組



外型尺寸

端子圖

特長：

1) FX3G/FX3GC/FX3U/FX3UC系列用CC-Link 網路主局模組。

2) 主局可連接最多8局的Remote I/O局與最多8局的Remote device局或Intelligent device局。(FX3G/FX3GC最多為4局)

3) 在純FX系列網路架構上,FX3U-16CCL-M主局模組可搭配Intelligent device模組的FX3U-64CCL ,架構CC-Link Ver.2的系統。






規格：

CC-Link版本

Ver. 2.00(向下相容Ver. 1.10)
局種別 Master局 (無Local局,Standby局機能)
傳送速度 可選擇156kbps/625kbps/2.5Mbps/5Mbps/10Mbps(使用旋鈕設定)
局號 0 (使用旋鈕設定)
最大傳送距離 最長1200m ( 依傳送速度而異)
最大連接局數

[Remote I/O局]

    最大8局(每1局佔有入出力32點)

[Remote device局+Intelligent device局]

    最大8局(RX/RY合計各256點以下)
1個系統最大入出力點數

[FX3U/FX3UC系列]

下述項目1) +2)≦384點

 1) (PLC實際入出力點數) + ( 特殊增設單元模組的入出力佔有點數) + (FX3U-16CCL-M入出力佔有點數:8點)≦256點

2) 32 X (Remote I/O局的局數)≦256點

[FX3G/FX3GC系列]

32 X (Remote I/O局的局數)≦128點
  CC-Link Ver1.10 CC-Link Ver2.0
通訊點數 擴充設定

1倍設定

 2倍設定 4倍設定 8倍設定
1局佔有

RX:32

RY:32

RWw:4

RWr:4

RX:32

RY:32

RWw:8

RWr:8

RX:64

RY:64

RWw:16

RWr:16

RX:128

RY:128

RWw:32

RWr:32
2局佔有

RX:64

RY:64

RWw:8

RWr:8

RX:96

RY:96

RWw:16

RWr:16

RX:192

RY:192

RWw:32

RWr:32

 - -
3局佔有

RX:96

RY:96

RWw:12

RWr:12

RX:160

RY:160

RWw:24

RWr:24

 - - - -
4局佔有

RX:128

RY:128

RWw:16

RWr:16

RX:224

RY:224

RWw:32

RWr:32

 - - - -
通訊方式 廣播循環方式 (Broadcast polling system)
同步方式 框架同步方式(Frame synchronization method)
編碼方式 NRZI方式

線路型式

 BUS (RS-485)
傳送格式 依HDLC標準
錯誤檢查方式 CRC(X16＋X12＋X5＋1)
連接線

CC-Link專用線:型號 CCNC-SB110H-口M (口:長度,單位為米,可能長度為100,200,300,....1000)

CC-Link高性能耐撓曲專用線:型號 FANC-110SBZ-5-口M (口:長度,單位為米,可能長度為100,200,300,....1000)
與PLC交信

MOV指令直接指定或透過FROM/TO指令讀/寫緩衝暫存器
顯示(LED) RUN、ERR、L RUN、 L ERR.、 RD、SD、POWER
電源

[外部電源]

DC 24V +10%,-15%,漣波(P-P)5%以內,消耗電流:240mA

[內部電源]

不需消耗PLC的DC5V.(從外部DC24V變換供應內部使用,所以請注意電源投入時機及順序)
入出力佔有點數 入力或出力 8點(計算入力或出力點數皆可)
適用PLC

FX3G、FX3U(V2.20以上)、FX3GC、FX3UC(V2.20以上)

FX3U-16CCL-M及FX2N-16CCL-M與FX2N-ASI-M不可以合併使用.

FX3U-16CCL-M與FX2N-16CCL-M不可以合併使用.

FX3GC/FX3UC需另搭配FX2NC-CNV-IF或 FX3UC-1PS-5V介面.





  FX2N-32CCL CC-Link網路Remote device局模組



外型尺寸

端子圖

 2023/12停產

特長：

1) 將FX系列PLC當成CC-Link 網路的Remote device局模組。

2) 方便生產線的分散控制或集中管理。






規格：

CC-Link版本

Ver. 1.10
局種別 Remote device局
絕緣方式 網路匯流排與內部電源間光藕合絕緣
傳送速度 可選擇156kbps/625kbps/2.5Mbps/5Mbps/10Mbps(使用旋鈕設定)
局號 1~64 (使用旋鈕設定)
佔有局數 1~4局
最大傳送距離 最長1200m ( 依傳送速度而異)
遠端入出力點數

每1局的入出力點數為入力32點、出力32點.

但是,本模組最終局的高位元16點,將被CC-Link系統作為工作區.
遠端暫存器點數 每1局的遠端暫存器點數為輸出(RWw)4點、輸入(RWr)4點
每1局的通訊點數

遠端入出力(RX,RY):32點 (但是,本模組最終局的高位元16點,將被CC-Link系統作為工作區)

遠端暫存器(RWw):4點 (Master局→Remote device局)

遠端暫存器(RWr):4點 (Remote device局→Master局)
通訊方式 廣播循環方式 (Broadcast polling system)
同步方式 框架同步方式(Frame synchronization method)
編碼方式 NRZI方式

線路型式

 BUS (RS-485)
傳送格式 依HDLC標準
錯誤檢查方式 CRC(X16＋X12＋X5＋1)
連接線

CC-Link專用線:型號 CCNC-SB110H-口M (口:長度,單位為米,可能長度為100,200,300,....1000)

CC-Link高性能耐撓曲專用線:型號 FANC-110SBZ-5-口M (口:長度,單位為米,可能長度為100,200,300,....1000)
與PLC交信

FROM/TO指令
顯示(LED) L RUN、 L ERR.、 RD、SD、POWER
電源

DC5V 130mA(從PLC內部供電)

DC24V 50mA(從外部供電)
入出力佔有點數 入力或出力 8點(計算入力或出力點數皆可)
適用PLC

FX1N、FX2N、FX3G、FX3U、FX1NC、FX2NC、FX3GC、FX3UC

(FX1NC/FX2NC/FX3GC/FX3UC需另搭配FX2NC-CNV-IF或 FX3UC-1PS-5V介面)





  FX3U-64CCL CC-Link網路Intelligent device(智能局)模組



外型尺寸

端子圖

特長：

1) 將FX3G/FX3GC/FX3U/FX3UC系列PLC當成CC-Link 網路(Ver. 2.0對應)的Intelligent device局模組,一台主機只能接1個FX3U-64CCL模組。

2) GX Developer (Verr. 8.76E以後版本)或GX Works2軟體,經由Q系列PLC的主局(Master station)/子局(Local station),可連線操作到安裝FX3U-64CCL的FX3G/FX3GC/FX3U/FX3UC系列主機。






規格：

CC-Link版本

Ver. 2.00(向下相容Ver. 1.10)
局種別 Intelligent device局
絕緣方式 網路匯流排與內部電源間光藕合絕緣
傳送速度 可選擇156kbps/625kbps/2.5Mbps/5Mbps/10Mbps(使用旋鈕設定)
局號 1~64 (使用旋鈕設定)
佔有局數 1~4局(使用旋鈕設定)
擴充設定 1~8倍(使用旋鈕設定)
最大傳送距離 最長1200m ( 依傳送速度而異)
  CC-Link Ver1.10 CC-Link Ver2.0
通訊點數 擴充設定

1倍設定

2倍設定

4倍設定

8倍設定
1局佔有

RX:32

RY:32

RWw:4

RWr:4

RX:32

RY:32

RWw:8

RWr:8

RX:64

RY:64

RWw:16

RWr:16

RX:128

RY:128

RWw:32

RWr:32
2局佔有

RX:64

RY:64

RWw:8

RWr:8

RX:96

RY:96

RWw:16

RWr:16

RX:192

RY:192

RWw:32

RWr:32

 - -
3局佔有

RX:96

RY:96

RWw:12

RWr:12

RX:160

RY:160

RWw:24

RWr:24

 - - - -
4局佔有

RX:128

RY:128

RWw:16

RWr:16

RX:224

RY:224

RWw:32

RWr:32

 - - - -
通訊方式 廣播循環方式 (Broadcast polling system)
同步方式 框架同步方式(Frame synchronization method)
編碼方式 NRZI方式

線路型式

 BUS (RS-485)
傳送格式 依HDLC標準
錯誤檢查方式 CRC(X16＋X12＋X5＋1)
連接線

CC-Link專用線:型號 CCNC-SB110H-口M (口:長度,單位為米,可能長度為100,200,300,....1000)

CC-Link高性能耐撓曲專用線:型號 FANC-110SBZ-5-口M (口:長度,單位為米,可能長度為100,200,300,....1000)
與PLC交信

MOV指令直接指定或透過FROM/TO指令讀/寫緩衝暫存器
顯示(LED) RUN、ERR、L RUN、 L ERR.、 RD、SD、POWER
電源

[外部電源]

DC 24V +20%,-15%,漣波(P-P)5%以內, 消耗電流:220mA,1ms以下的瞬間停電可繼續動作

[內部電源]

不需消耗PLC的DC5V.(從外部DC24V變換供應內部使用,所以請注意電源投入時機及順序)
入出力佔有點數 入力或出力 8點(計算入力或出力點數皆可)
適用PLC

FX3G、FX3U、FX3GC、FX3UC(V2.20以上)

(FX3GC/FX3UC需另搭配FX2NC-CNV-IF或 FX3UC-1PS-5V介面)

  FX3U-128BTY-M Anywire Bitty網路主局模組



外型尺寸

端子圖

特長：

1) 可在FX3G/FX3GC/FX3U/FX3UC系列PLC上架構AnyWire Bitty網路的主局模組。

2) FX3U-128BTY-M為三菱電機與AnyWire株式會社共同開發產品,AnyWire Bitty系統是一種檢出器專用網路。




規格：

傳送時脈

27.0 kHz
最大傳送距離 100m
傳送方式 DC電源重疊總框架•週期循環方式

線路型式

 BUS (多點(Multi-drop)方式,T字分歧,樹狀分歧)
通訊協定 專用通訊協定(AnyWire Bitty)
錯誤檢查方式 雙重驗證方式
連接I/O點數 最大128點
連接台數 最大128站(各子局單元的消耗電流合計請在傳送線路供給電流範圍內)
每1系統最大入出力點數 子局單元的入力點數+子局單元的出力點數≦128點
RAS機能

• 傳送線路斷線位置檢知機能

• 傳送線路短路檢知機能

• 傳送電源低下檢知機能
Bitty連接線

• UL對應汎用2蕊纜線(VCTF，VCT 1.25mm2、0.75mm2,額定溫度70℃以上)

• UL對應汎用電線(1.25mm2、0.75mm2,額定溫度70℃以上)

• 專用扁平纜線(1.25mm2、0.75mm2,額定溫度90℃)
DC24V電源線

• UL對應汎用2蕊纜線(VCTF，VCT  0.75～2.0mm2,額定溫度70℃以上)

• UL對應汎用電線( 0.75～2.0mm2,額定溫度70℃以上)

• 專用扁平纜線(1.25mm2、0.75mm2,額定溫度90℃)
與PLC交信

MOV指令直接指定或透過FROM/TO指令讀/寫緩衝暫存器
主機可連接台數 1台
電源

[Bitty通訊用外部電源]

DC 21.6~27.6V (DC24V -10%~+15%),漣波電壓0.5VP-P以內, 建議電壓:DC26.4V(DC24V +10%),

消耗電流(FX3U-128BTY-M通訊電路部份):100mA,

傳送線路供給電流:最大2A

 [內部電源]

 DC5V 130mA(從PLC內部供電)
入出力佔有點數 入力或出力 8點(計算入力或出力點數皆可)
適用PLC

FX3G(V1.00以上)、FX3U(V2.20以上)、FX3GC(V1.40以上)、FX3UC(V2.20以上)

(FX3GC/FX3UC需另搭配FX2NC-CNV-IF或 FX3UC-1PS-5V介面)





  FX3U-128ASL-M Anywire ASLINK系統主局模組



外型尺寸

特長：

1) 可在FX5U/FX5UCFX3G/FX3GC/FX3U/FX3UC系列PLC上架構AnyWireASLINK系統的主局模組。

2) FX3U-128ASL-M為三菱電機與AnyWire株式會社共同開發產品,AnyWireASLINK系統是一種檢出器專用網路。




規格：

傳送時脈

27.0 kHz
最大傳送距離 200m
傳送方式 DC電源重疊總框架•週期循環方式

線路型式

 BUS (多點(Multi-drop)方式,T字分歧,樹狀分歧)
通訊協定 專用通訊協定(AnyWireASLINK)
錯誤檢查方式 雙重驗證方式
連接I/O點數 最大128點
連接台數 最大128站(各子局單元的消耗電流合計請在傳送線路供給電流範圍內)
每1系統最大入出力點數 子局單元的入力點數+子局單元的出力點數≦128點
RAS機能

• 傳送線路斷線位置檢知機能

• 傳送線路短路檢知機能

• 傳送電源低下檢知機能
Bitty連接線

• UL對應汎用2蕊纜線(VCTF，VCT 1.25mm2、0.75mm2,額定溫度70℃以上)

• UL對應汎用電線(1.25mm2、0.75mm2,額定溫度70℃以上)

• 專用扁平纜線(1.25mm2、0.75mm2,額定溫度90℃)
DC24V電源線

• UL對應汎用2蕊纜線(VCTF，VCT  0.75～2.0mm2,額定溫度70℃以上)

• UL對應汎用電線( 0.75～2.0mm2,額定溫度70℃以上)

• 專用扁平纜線(1.25mm2、0.75mm2,額定溫度90℃)
與PLC交信

MOV指令直接指定或透過FROM/TO指令讀/寫緩衝暫存器
主機可連接台數 1台
電源

[AnyWireASLINK通訊用外部電源]

電壓：DC 21.6~27.6V (DC24V -10%~+15%),漣波電壓0.5VP-P以內

建議電壓:DC26.4V(DC24V +10%),

消耗電流(FX3U-128ASL-M通訊電路部份)：100mA,

傳送線路供給電流:最大2A

 [內部電源]

 DC5V 130mA(從PLC內部供電)
入出力佔有點數 入力或出力 8點(計算入力或出力點數皆可)
適用PLC

FX5U，FX5UC，FX3G(V1.00以上)、FX3U(V2.20以上)、FX3GC(V1.40以上)、FX3UC(V2.20以上)

(FX5U、FX5UC連接時，需要FX5-CNV-BUS或FX5-CNV-BUSC介面。FX3GC/FX3UC需另搭配FX2NC-CNV-IF或 FX3UC-1PS-5V介面)



  1. ►FX3U
  2. ►FX3G
  3. ►FX3S
  4. ►輸出入增設
  5. ►定位介面模組
  6. ►高速計數介面模組
  7. ►類比介面模組
  8. ►通訊網路介面模組
  9. ►選配件



能麒企業股份有限公司-- 三菱電機 FX系列PLC專業代理



回列表頁

能麒企業股份有限公司
  • ADD.新北市五股區五權七路22號4樓
  • TEL. (02)-2298-1399
  • FAX. (02)-2298-1319
  • E-mail:
台南所
  • ADD.台南市東門路二段299號8樓
  • TEL. (06)-2341-899
  • FAX. (06)-2345-100
  • 能麒企業股份有限公司
  • Copyright © 2011.All Rights Reserved.
  • Web Designed by T.S.G.
能麒企業股份有限公司
