外型圖

特長：

可增設4點類比入力的擴充單元。

詳細規格：

類比入力點數			4點(4CH)
類比入力電壓			DC-10～+10V（入力阻抗値1MΩ）
類比入力電流			DC-20～+20ｍA（入力阻抗値250Ω）
數位出力值			14位元二進制碼
入力特性,分解能	類比入力範圍(電壓)	0～10V	數位出力值：0～16000 分解能：625μV
		0～5V	數位出力值：0～16000 分解能：312.5μV
		1～5V	數位出力值：0～12800 分解能：312.5μV
		-10～+10V	數位出力值：-8000～+8000 分解能：1250μV
	類比入力範圍(電流)	0～20mA	數位出力值：0～16000 分解能：1.25μA
		4～20mA	數位出力值：0～12800 分解能：1.25μA
		-20～+20mA	數位出力值：-8000～+8000 分解能：2.5μA
精度(對應數位出力值全刻度時的精度)			周圍温度25±5℃：±0.1%（±16digit）以内 周圍温度0～55℃：±0.2%（±32digit）以内
變換速度			最大450μs（資料更新為毎個運算周期）
絕對最大入力			電壓：±15V，電流：±30mA
絕緣隔離方式			入力端子與PLC間：光藕合隔離絶緣 入力端子各通道間：非隔離絶緣
入力配線方式			歐式端子台
入出力佔有點數			0點(與PLC的最大入出力點數無關)
支援CPU主機			FX5UJ CPU主機 FX5U CPU主機：Ver.1.010～ FX5UC CPU主機：Ver.1.010～（開始販賣起）
重量			約0.1kg
♦ 電源規格
內部給電(A/D變換電路)			DC24V 20mA 從CPU主機内部的DC24V電源給電。
內部給電(介面)			DC5V 10mA 從CPU主機内部的DC5V電源給電。

外型圖

特長：

♦ 可將4點類比入力(電壓,電流)轉換數位值的智能模組 。

♦ 可混合使用電壓，電流。

♦ 支援自動更新功能。

♦ 高解析度（電壓輸入時312.5μV、電流輸入時625nA）。

♦ 可通過GX Works3進行參數設置，由此減少程式設計工時。

♦ 彈簧夾端子台，接線簡便，耐振動性強。

詳細規格：

支援CPU主機			FX5UJ CPU主機 FX5U CPU主機：Ver.1.050～ FX5UC CPU主機：Ver.1.050～ ＜FX5UC 主機連接時＞ FX5UC 主機連接時、必需有FX5-CNV-IFC或FX5-C1PS-5VC介面。
重量			約0.2kg
入力點數			4點(4CH)
變換速度	電壓/電流		80μs/ch
絕緣隔離方式			入力端子與PLC間：光藕合隔離絶緣 入力端子各通道間：非隔離絶緣
入出力佔有點數			8點
支援規劃軟體
♦ 電壓/電流入力規格
類比入力電壓			DC-10～+10V（入力阻抗値400kΩ以上）
類比入力電流			DC-20～+20ｍA（入力阻抗値250Ω）
數位出力值			16位元二進制碼（-32768～+32767）
入力特性,分解能	類比入力範圍(電壓)	0～10V	數位出力值：0～32000 分解能：312.5μV
		0～5V	數位出力值：0～32000 分解能：156.25μV
		1～5V	數位出力值：0～32000 分解能：125μV
		-10～+10V	數位出力值：-32000～+32000 分解能：312.5μV
		使用者範圍設定	數位出力值：-32000～+32000 分解能：125μV (使用者設定時最大分解能)
	類比入力範圍(電流)	0～20mA	數位出力值：0～32000 分解能：625nA
		4～20mA	數位出力值：0～32000 分解能：500nA
		-20～+20mA	數位出力值：-32000～+32000 分解能：625nA
		使用者範圍設定	數位出力值：0～32000 分解能：500nA (使用者設定時最大分解能)
精度(對應數位出力值全刻度時的精度)			周圍温度25±5℃：±0.1%（±64digit）以内 周圍温度0~55℃：±0.2%（±128digit）以内 周圍温度-20～0℃：±0.3%（±192digit）以內
絕對最大入力			電壓：±15V，電流：±30mA
♦ 電源規格
內部給電	電源電壓		DC24V，DC5V
	消耗電流	DC24V	40mA
		DC5V	100mA

外型圖

特長：

♦ 可將8點類比入力(電壓,電流,熱電偶,白金測溫棒PT-100)轉換數位值的智能模組 。

♦ 可混合使用電壓，電流，熱電偶及白金測溫棒。

♦ 支援自動更新功能。

♦ 高解析度（電壓輸入時312.5μV、電流輸入時625nA、熱電偶和白金測溫棒0.1℃）。

♦ 可通過GX Works3進行參數設置，由此減少程式設計工時。

♦ 彈簧夾端子台，接線簡便，耐振動性強。

♦ 與上代機型FX2N-8AD相比，尺寸更小（FX2N-8AD：W75mm → FX5-8AD：W50mm）。

詳細規格：

支援CPU主機			FX5UJ CPU主機 FX5U CPU主機：Ver.1.050～ FX5UC CPU主機：Ver.1.050～ ＜FX5UC 主機連接時＞ FX5UC 主機連接時、必需有FX5-CNV-IFC或FX5-C1PS-5VC介面。
重量			約0.3kg
入力點數			8點(8CH)
變換速度	電壓/電流		1ms/ch 2ch轉換模式時,1ms/2ch
	熱電偶/白金測溫棒		40ms/ch
絕緣隔離方式			入力端子與PLC間：光藕合隔離絶緣 入力端子各通道間：非隔離絶緣
入出力佔有點數			8點
♦ 電壓/電流入力規格
類比入力電壓			DC-10～+10V（入力阻抗値1MΩ）
類比入力電流			DC-20～+20ｍA（入力阻抗値250Ω）
數位出力值			16位元二進制碼
入力特性, 分解能	類比入力範圍 (電壓)	0～10V	數位出力值：0～32000 分解能：312.5μV
		0～5V	數位出力值：0～32000 分解能：156.25μV
		1～5V	數位出力值：0～32000 分解能：125μV
		-10～+10V	數位出力值：-32000～+32000 分解能：312.5μV
	類比入力範圍 (電流)	0～20mA	數位出力值：0～32000 分解能：625nA
		4～20mA	數位出力值：0～32000 分解能：500nA
		-20～+20mA	數位出力值：-32000～+32000 分解能：625nA
精度(對應數位出力值全刻度時的精度)			周圍温度25±5℃：±0.3%（±192digit）以内 周圍温度-20～55℃：±0.5%（±320digit）以内
絕對最大入力			電壓：±15V，電流：±30mA
♦ 熱電偶入力規格
可使用熱電偶			K，J，T，B，R，S
分解能			K，J，T：0.1℃（0.1～0.2°F） B，R，S：0.1～0.3℃（0.1～0.6°F）
測量溫度範圍			K：-200～+1200℃（-328.0～+2192.0°F） J：-40～+750℃（-40.0～+1382.0°F） T：-200～+350℃（-328.0～+662.0°F） B：600～1700℃（1112.0～3092.0°F） R：0～1600℃（32.0～2912.0°F） S：0～1600℃（32.0～2912.0°F）
數位出力值			K：-2000～+12000（-3280～+21920） J：-400～+7500（-400～+13820） T：-2000～+3500（-3280～+6620） B：6000～17000（11120～30920） R：0～16000（320～29120） S：0～16000（320～29120）
精度	周圍温度25±5℃		K：±3.5℃（-200℃～-150℃） K：±2.5℃（-150℃～-100℃） K：±1.5℃（-100℃～+1200℃） J：±1.2℃ T：±3.5℃（-200℃～-150℃） T：±2.5℃（-150℃～-100℃） T：±1.5℃（-100℃～+350℃） B：±2.3℃ R：±2.5℃ S：±2.5℃ 為達穩定的精度，電源投入後30分以上的暖機（通電）為必要。
	周圍温度-20～55℃		K：±8.5℃（-200℃～-150℃） K：±7.5℃（-150℃～-100℃） K：±6.5℃（-100℃～+1200℃） J：±3.5℃ T：±5.2℃（-200℃～-150℃） T：±4.2℃（-150℃～-100℃） T：±3.1℃（-100℃～+350℃） B：±6.5℃　 R：±6.5℃ S：±6.5℃ 為達穩定的精度，電源投入後30分以上的暖機（通電）為必要。
♦ 白金測溫棒入力規格
可使用白金測溫棒			Pt100，Ni100 只能使用3線式白金測温棒。
分解能			0.1℃（0.2°F）
測量溫度範圍			Pt100：-200～+850℃（-328～+1562°F） Ni100：-60～+250℃（-76～+482°F）
數位出力值			Pt100：-2000～+8500（-3280～+15620） Ni100：-600～+2500（-760～+4820）
精度	周圍温度25±5℃		Pt100：±0.8℃ Ni100：±0.4℃
	周圍温度-20～55℃		Pt100：±2.4℃ Ni100：±1.2℃
♦ 電源規格
外部給電	電源電壓		DC24V +20%，-15%
	容計瞬間停電時間		5ms以下的瞬間停電繼續動作
	消耗電流		100mA
內部給電	電源電壓		DC24V
	消耗電流		40mA

外型圖

特長：

1) 分解能為15位元2進制+符號1位元(電壓)或14位元2進制+符號1位元(電流)的高解析類比入力模組。
2) 4個入力通道可以是電壓入力(DC-10~10V),電流入力(DC4~20mA,DC-20~20mA)。
3) 各入力通道可任意指定為電壓、電流入力使用。
4) BFM 的傳送速度較舊型快約4~5倍。
5) 500us/通道的高速AD變換速度。
6) 搭載數位濾波器及峰值保持機能等多樣化機能。

詳細規格：

類比入力點數			4點(4CH)
類比入力範圍		電壓入力	DC-10～+10V（入力阻抗値200kΩ）
		電流入力	DC-20mA～+20mA，4mA～20mA（入力阻抗値250Ω）
入力特性			每個通道可設定入力模式(電壓/電流)
數位出力值		電壓入力	15位元二進制碼+符號1位元
		電流入力	14位元二進制碼+符號1位元
分解能		電壓入力	0.32mV(20V×1/64000) 2.5mV(20V×1/8000)
		電流入力	1.25μA(40mA×1/32000) 5.00μA(40mA×1/8000)
綜合精度		電壓入力	周圍温度25℃±5℃：對應全刻度20V時±0.3%(±60mV) 周圍温度0℃～55℃：對應全刻度20V時±0.5%(±100mV)
		電流入力	周圍溫度5%(±200μA)，4mA～20mA入力時也同様(±200μA) 周圍温度0℃～55℃：對應全刻度40mA時±1%(±400μA)，4mA～20mA入力時也同様(±400μA)
A/D變換時間			500μs×使用通道數 (1通道以上數位濾波器使用時為為5ms×使用通道數)
絕對最大入力			電壓：±15V，電流：±30mA
絕緣隔離方式			入力端子與PLC間：光藕合隔離絶緣 入力端子與電源間:DC/DC變換器隔離絕緣 入力端子各通道間：非隔離絶緣
入出力佔有點數			8點(入力或出力點數計算皆可)
支援CPU主機			FX5U，FX5UC，FX3U(Ver.2.20以後)，FX3UC(FX3UC-32MT-LT為Ver.1.30以後) ＜FX5U CPU主機連接時＞ FX5U CPU主機連接時、必需有FX5-CNV-BUS介面。 ＜FX5UC 主機連接時＞ FX5UC 主機連接時、必需有FX5-CNV-BUS或FX5-CNV-BUSC介面。 ＜插頭式PLC連接時＞ FX3UC連接時、必需有FX2NC-CNV-IF或FX3UC-1PS-5V介面。
重量			0.2kg
♦ 電源規格
電源			DC24V ±10% 90mA(外部給電) DC5V 110mA(從CPU主機内部給電)

外型圖

特長：

可增設4點類比出力的擴充單元。

詳細規格：

類比出力點數			4點(4CH)
數位入力值			14位元二進制碼
類比出力電壓			DC-10～+10V（外部負載阻抗値1k～1MΩ）
類比出力電流			DC0～20ｍA（外部負載阻抗値0～500Ω）
出力特性, 分解能	類比出力範圍 (電壓)	0～10V	數位值：0～16000 分解能：625μV
		0～5V	數位值：0～16000 分解能：312.5μV
		1～5V	數位值：0～16000 分解能：250μV
		-10～+10V	數位值：-8000～+8000 分解能：1250μV
	類比出力範圍 (電流)	0～20mA	數位值：0～16000 分解能：1.25μA
		4～20mA	數位值：0～16000 分解能：1μA
精度(對應類比出力值全刻度時的精度)			周圍温度25±5℃：±0.1%（電壓±20mV，電流±20μA）以内 周圍温度0～55℃：±0.2%（電壓±40mV，電流±40μA）以内
變換速度			最大950μs（資料更新為毎個運算周期）
絕緣隔離方式			出力端子與PLC間：光藕合隔離絶緣 出力端子各通道間：非隔離絶緣
出力配線方式			歐式端子台
入出力佔有點數			0點(與PLC的最大入出力點數無關)
支援CPU主機			FX5UJ CPU主機 FX5U CPU主機：Ver.1.010～ FX5UC CPU主機：Ver.1.010～（開始販賣起）
重量			約0.1kg
♦ 電源規格
內部給電(D/A變換電路)			DC24V +20%/-15% 160mA 外部電源由擴充單元的電源接頭給電。
內部給電(介面)			DC5V 10mA 從CPU主機内部的DC5V電源給電。

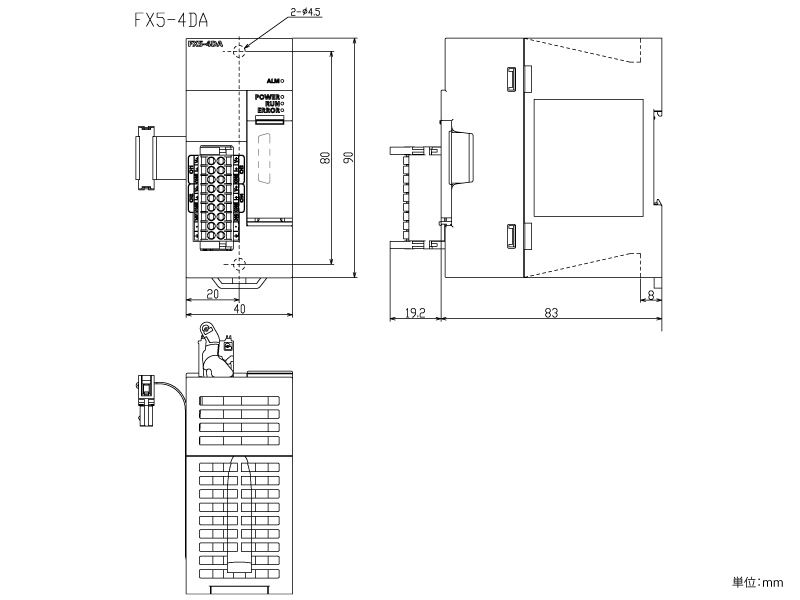

外型圖

特長：

• 可將4點數位值變換成類比信號(電壓,電流)輸出的的智能模組 。

• 可混合使用電壓，電流。

• 支援自動更新功能。

• 高解析度（電壓輸出時312.5μV、電流輸出時625nA）。

• 可通過GX Works3進行參數設置，由此減少程式設計工時。

• 彈簧夾端子台，接線簡便，耐振動性強。

詳細規格：

類比出力點數			4點(4CH)
數位入力值			16位元二進制碼（-32768～+32767）
類比出力電壓			DC-10～+10V（外部負載阻抗値1k～1MΩ）
類比出力電流			DC0～20ｍA（外部負載阻抗値0～500Ω）
出力特性, 分解能	類比出力範圍 (電壓)	0～10V	數位值：0～32000 分解能：312.5μV
		0～5V	數位值：0～32000 分解能：156.3μV
		1～5V	數位值：0～32000 分解能：125μV
		-10～+10V	數位值：-32000～+32000 分解能：312.5μV
		使用者範圍設定	數位值：-32000～+32000 分解能：312.5μV  (使用者設定時最大分解能)
	類比出力範圍 (電流)	0～20mA	數位值：0～32000 分解能：625nA
		4～20mA	數位值：0～32000 分解能：500nA
		使用者範圍設定	數位值：-32000～+32000 分解能：500nA  (使用者設定時最大分解能)
精度(對應類比出力值全刻度時的精度)			周圍温度25±5℃：±0.1%（電壓±20mV，電流±20μA）以内 周圍温度0～55℃：±0.2%（電壓±40mV，電流±40μA）以内 周圍温度-20～0℃：±0.3%（電壓±60mV，電流±60μA）以内
變換速度			80μs/ch
絕緣隔離方式			出力端子與PLC間：光藕合隔離絶緣 出力端子各通道間：非隔離絶緣
支援規劃軟體			GX Works3（Ver.1.040S～）
入出力佔有點數			8點
支援CPU主機			FX5UJ CPU主機 FX5U CPU主機：Ver.1.050～ FX5UC CPU主機：Ver.1.050～ ＜FX5UC 主機連接時＞ FX5UC 主機連接時、必需有FX5-CNV-IFC或FX5-C1PS-5VC介面。
重量			約0.2kg
♦ 電源規格
外部給電	電源電壓		DC24V +20%/-15%
	容許瞬間停電時間		5ms以下的瞬間停電可繼續動作
	消耗電流		150mA
內部給電	電源電壓		DC5V
	消耗電流		100mA

外型圖

特長：

1) 分解能為15位元2進制+符號1位元(電壓)或15位元2進制(電流)的高解析類比入力模組。
2) 4個出力通道可以是電壓出力(DC-10~10V),電流出力(DC4~20mA、DC0~20mA)。
3) 各出力通道可任意指定為電壓、電流出力使用。
4) BFM 的傳送速度較舊型快約4~5倍。
5) 搭載表格出力機能及上下限值機能等多樣化機能。

詳細規格：

類比出力點數			4點(4CH)
類比出力範圍		電壓出力	DC-10～+10V（外部負載阻抗1kΩ～1MΩ）
		電流出力	DC0mA～20mA，4mA～20mA（外部負載阻抗500Ω以下）
出力特性			每個通道可設定出力模式(電壓/電流出力)
數位入力值		電壓出力	15位元二進制碼+符號1位元
		電流出力	14位元二進制碼(無符號)
分解能		電壓出力	0.32mV(20V×1/64000)
		電流出力	0.63μA(20mA×1/32000)
綜合精度		電壓出力	周圍温度25℃±5℃：對應全刻度20V時±0.3%(±60mV) 周圍温度0℃～55℃：對應全刻度20V時±0.5%(±100mV)
		電流出力	周圍温度25℃±5℃：對應全刻度20mA時±0.3％(±60μA) 周圍温度0℃～55℃：對應全刻度20mA時±0.5%(±100μA)
D/A變換時間			1ms(與使用通道數無關)
絕對最大入力			電壓：±15V，電流：±30mA
絕緣隔離方式			出力端子與PLC間：光藕合隔離絶緣 出力端子與電源間:DC/DC變換器隔離絕緣 出力端子各通道間：非隔離絶緣
入出力佔有點數			8點(入力或出力點數計算皆可)
支援CPU主機			FX5U，FX5UC，FX3U(Ver.2.20以後)，FX3UC(FX3UC-32MT-LT為Ver.1.30以後) ＜FX5U CPU主機連接時＞ FX5U CPU主機連接時、必需有FX5-CNV-BUS介面。 ＜FX5UC 主機連接時＞ FX5UC 主機連接時、必需有FX5-CNV-BUS或FX5-CNV-BUSC介面。 ＜插頭式PLC連接時＞ FX3UC連接時、必需有FX2NC-CNV-IF或FX3UC-1PS-5V介面。
重量			0.2kg
♦ 電源規格
電源			DC24V ±10% 160mA(外部給電) DC5V 120mA(從CPU主機内部給電)

外型圖

特長：

可同時增設2點類比入力及2點類比出力的擴充單元。

詳細規格：

支援CPU主機			FX5UJ CPU主機: Ver.1.010~ FX5U CPU主機：Ver.1.240～ FX5UC CPU主機：Ver.1.240～
對應規劃軟體			GX Works3（Ver.1.075D～）
入出力佔有點數			0點(與PLC的最大入出力點數無關)
重量			約0.1kg
變換速度			最大2.0ms（資料更新為毎個運算周期）
絕緣隔離方式			入出力端子與PLC間：光藕合隔離絶緣 入出力端子各通道間：非隔離絶緣
出力配線方式			歐式端子台
♦ 類比入力規格
類比入力點數			2點 (2CH)
類比入力電壓			DC-10～+10V（入力阻抗值1MΩ）
類比入力電流			DC-20～20ｍA（入力阻抗値250Ω）
數位出力值			14位元二進制碼
入力特性, 分解能	類比入力範圍 (電壓)	0～10V	數位出力值：0～16000 分解能：625μV
		0～5V	數位出力值：0～16000 分解能：312.5μV
		1～5V	數位出力值：0～16000 分解能：312.5μV
		-10～+10V	數位出力值：-8000～+8000 分解能：1250μV
	類比入力範圍 (電流)	0～20mA	數位出力值：0～16000 分解能：1.25μA
		4～20mA	數位出力值：0～16000 分解能：1.25μA
		-20～+20mA	數位出力值：-8000～+8000 分解能：2.5μA
精度(對應數位出力值全刻度時的精度)			周圍温度25±5℃：±0.1%（±16digit）以内 周圍温度0～55℃：±0.2%（±32digit）以内 周圍温度-20～0℃：±0.3%（±48digit）以内
♦ 類比出力規格
類比出力點數			2點(4CH)
數位入力值			14位元二進制碼
類比出力電壓			DC-10～+10V（外部負載阻抗値1k～1MΩ）
類比出力電流			DC0～20ｍA（外部負載阻抗値0～500Ω）
出力特性, 分解能	類比出力範圍 (電壓)	0～10V	數位值：0～16000 分解能：625μV
		0～5V	數位值：0～16000 分解能：312.5μV
		1～5V	數位值：0～16000 分解能：250μV
		-10～+10V	數位值：-8000～+8000 分解能：1250μV
	類比出力範圍 (電流)	0～20mA	數位值：0～16000 分解能：1.25μA
		4～20mA	數位值：0～16000 分解能：1μA
精度(對應類比出力值全刻度時的精度)			周圍温度25±5℃：±0.1%（電壓±20mV，電流±20μA）以内 周圍温度0～55℃：±0.2%（電壓±40mV，電流±40μA）以内 周圍温度-20～0℃：±0.3%（電壓±60mV，電流±60μA）以内
♦ 電源規格
內部給電(D/A變換電路)			DC24V +20%/-15% 100mA 外部電源由擴充單元的電源接頭給電。
內部給電(介面)			DC5V 10mA 從CPU主機内部的DC5V電源給電。

外型圖

特長：

可增設4點白金測溫棒(Pt100,Ni100 3線式)溫度感測器入力的擴充單元。

詳細規格：

類比入力點數			4點(4CH)
可使用白金測溫棒(僅3線式)			Pt100（JIS C 1604-1997，JIS C 1604-2013） Ni100（DIN 43760 1987）
測定溫度範圍		Pt100	-200～+850℃">
		Ni100	-60～+250℃
數位出力值		Pt100	-2000～+8500
		Ni100	-600～+2500
精度	周圍溫度25±5℃	Pt100	±0.8℃
		Ni100	±0.4℃
	周圍溫度20~55℃	Pt100	±2.4℃
		Ni100	±1.2℃
分解能			0.1℃
變換速度			約85ms/Channel
絕緣隔離方式			入力端子與PLC間：光藕合隔離絶緣 入力端子各通道間：非隔離絶緣
入出力佔有點數			0點(與PLC的最大入出力點數無關)
支援CPU主機			FX5UJ CPU主機 FX5U CPU主機：Ver.1.040～ FX5UC CPU主機：Ver.1.040～
♦ 電源規格
內部給電(A/D變換電路)			DC24V 20mA 從CPU主機内部的DC24V電源給電。
內部給電(介面)			DC5V 10mA 從CPU主機内部的DC5V電源給電。

外型圖

特長：

可增設4點熱電偶(K，J，T，B，R，S)溫度感測器入力的擴充單元。

詳細規格：

類比入力點數			4點(4CH)
可使用熱電偶			K，J，T，B，R，S(JIS C 1602-1995)
測定溫度範圍		K	-200～+1200℃
		J	-40～+750℃
		T	-200～+350℃
		B	600～1700℃
		R	0～1600℃
		S	0～1600℃
數位出力值		K	-2000～+12000
		J	-400～+7500
		T	-2000～+3500
		B	6000～17000
		R	0～16000
		S	0～16000
精度	周圍溫度25±5℃	K	±3.7℃(-100～+1200℃) ±4.9℃(-150～-100℃) ±7.2℃(-200～-150℃) (精度會因()内的測定溫度範圍而不同)
		J	±2.8℃
		T	±3.1℃(0～350℃) ±4.1℃(-100～0℃) ±5.0℃(-150～-100℃) ±6.7℃(-200～-150℃) (精度會因()内的測定溫度範圍而不同)
		B	±3.5℃
		R	±3.7℃
		S	±3.7℃
	周圍溫度20~55℃	K	±6.5℃(-100～+1200℃) ±8.5℃(-200～-150℃) (精度會因()内的測定溫度範圍而不同)
		J	±4.5℃
		T	±4.1℃(0～350℃) ±5.1℃(-100～0℃) ±6.0℃(-150～-100℃) ±7.7℃(-200～-150℃) (精度會因()内的測定溫度範圍而不同)">
		B	±6.5℃
		R	±6.5℃
		S	±6.5℃
分解能		K，J，T	0.1℃
		B，R，S	0.1～0.3℃
變換速度			約85ms/Channel
絕緣隔離方式			入力端子與PLC間：光藕合隔離絶緣 入力端子各通道間：非隔離絶緣
入出力佔有點數			0點(與PLC的最大入出力點數無關)
支援CPU主機			FX5UJ CPU主機 FX5U CPU主機：Ver.1.040～ FX5UC CPU主機：Ver.1.040～
♦ 電源規格
內部給電(A/D變換電路)			DC24V 20mA 從CPU主機内部的DC24V電源給電。
內部給電(介面)			DC5V 10mA 從CPU主機内部的DC5V電源給電。

外型圖

特長：

♦ 可將8點類比入力(電壓,電流,熱電偶,白金測溫棒PT-100)轉換數位值的智能模組 。

♦ 可混合使用電壓，電流，熱電偶及白金測溫棒。

♦ 支援自動更新功能。

♦ 高解析度（電壓輸入時312.5μV、電流輸入時625nA、熱電偶和白金測溫棒0.1℃）。

♦ 可通過GX Works3進行參數設置，由此減少程式設計工時。

♦ 彈簧夾端子台，接線簡便，耐振動性強。

♦ 與上代機型FX2N-8AD相比，尺寸更小（FX2N-8AD：W75mm → FX5-8AD：W50mm）。

詳細規格：

支援CPU主機			FX5UJ CPU主機 FX5U CPU主機：Ver.1.050～ FX5UC CPU主機：Ver.1.050～ ＜FX5UC 主機連接時＞ FX5UC 主機連接時、必需有FX5-CNV-IFC或FX5-C1PS-5VC介面。
重量			約0.3kg
入力點數			8點(8CH)
變換速度	電壓/電流		1ms/ch 2ch轉換模式時,1ms/2ch
	熱電偶/白金測溫棒		40ms/ch
絕緣隔離方式			入力端子與PLC間：光藕合隔離絶緣 入力端子各通道間：非隔離絶緣
入出力佔有點數			8點
♦ 電壓/電流入力規格
類比入力電壓			DC-10～+10V（入力阻抗値1MΩ）
類比入力電流			DC-20～+20ｍA（入力阻抗値250Ω）
數位出力值			16位元二進制碼
入力特性, 分解能	類比入力範圍 (電壓)	0～10V	數位出力值：0～32000 分解能：312.5μV
		0～5V	數位出力值：0～32000 分解能：156.25μV
		1～5V	數位出力值：0～32000 分解能：125μV
		-10～+10V	數位出力值：-32000～+32000 分解能：312.5μV
	類比入力範圍 (電流)	0～20mA	數位出力值：0～32000 分解能：625nA
		4～20mA	數位出力值：0～32000 分解能：500nA
		-20～+20mA	數位出力值：-32000～+32000 分解能：625nA
精度(對應數位出力值全刻度時的精度)			周圍温度25±5℃：±0.3%（±192digit）以内 周圍温度-20～55℃：±0.5%（±320digit）以内
絕對最大入力			電壓：±15V，電流：±30mA
♦ 熱電偶入力規格
可使用熱電偶			K，J，T，B，R，S
分解能			K，J，T：0.1℃（0.1～0.2°F） B，R，S：0.1～0.3℃（0.1～0.6°F）
測量溫度範圍			K：-200～+1200℃（-328.0～+2192.0°F） J：-40～+750℃（-40.0～+1382.0°F） T：-200～+350℃（-328.0～+662.0°F） B：600～1700℃（1112.0～3092.0°F） R：0～1600℃（32.0～2912.0°F） S：0～1600℃（32.0～2912.0°F）
數位出力值			K：-2000～+12000（-3280～+21920） J：-400～+7500（-400～+13820） T：-2000～+3500（-3280～+6620） B：6000～17000（11120～30920） R：0～16000（320～29120） S：0～16000（320～29120）
精度	周圍温度25±5℃		K：±3.5℃（-200℃～-150℃） K：±2.5℃（-150℃～-100℃） K：±1.5℃（-100℃～+1200℃） J：±1.2℃ T：±3.5℃（-200℃～-150℃） T：±2.5℃（-150℃～-100℃） T：±1.5℃（-100℃～+350℃） B：±2.3℃ R：±2.5℃ S：±2.5℃ 為達穩定的精度，電源投入後30分以上的暖機（通電）為必要。
	周圍温度-20～55℃		K：±8.5℃（-200℃～-150℃） K：±7.5℃（-150℃～-100℃） K：±6.5℃（-100℃～+1200℃） J：±3.5℃ T：±5.2℃（-200℃～-150℃） T：±4.2℃（-150℃～-100℃） T：±3.1℃（-100℃～+350℃） B：±6.5℃　 R：±6.5℃ S：±6.5℃ 為達穩定的精度，電源投入後30分以上的暖機（通電）為必要。
♦ 白金測溫棒入力規格
可使用白金測溫棒			Pt100，Ni100 只能使用3線式白金測温棒。
分解能			0.1℃（0.2°F）
測量溫度範圍			Pt100：-200～+850℃（-328～+1562°F） Ni100：-60～+250℃（-76～+482°F）
數位出力值			Pt100：-2000～+8500（-3280～+15620） Ni100：-600～+2500（-760～+4820）
精度	周圍温度25±5℃		Pt100：±0.8℃ Ni100：±0.4℃
	周圍温度-20～55℃		Pt100：±2.4℃ Ni100：±1.2℃
♦ 電源規格
外部給電	電源電壓		DC24V +20%，-15%
	容計瞬間停電時間		5ms以下的瞬間停電繼續動作
	消耗電流		100mA
內部給電	電源電壓		DC24V
	消耗電流		40mA

外型圖

特長：

• 具備4通道的入力(熱電偶,白金測溫棒,低電壓入力)與4點開集極電晶體出力,以及具有4點比流器(CT)入力,可以執行溫度控制。

• 支援自動更新功能。

• 可執行PID控制。

• 通過使用GX Works3的溫度追蹤功能，可即時監控溫度波形。

• 可通過GX Works3進行參數設置，由此減少程式設計工時。

• 彈簧夾端子台，接線簡便，耐振動性強。

• 與上代機型FX3U-4LC相比，尺寸更小（FX3U-4LC：W90mm → FX5-4LC：W60mm）。

詳細規格：

支援CPU主機			FX5UJ CPU主機 FX5U CPU主機：Ver.1.050～ FX5UC CPU主機：Ver.1.050～ ＜FX5UC 主機連接時＞ FX5UC 主機連接時、必需有FX5-CNV-IFC或FX5-C1PS-5VC介面。
重量			約0.3kg
控制方式			標準PID控制、二位置控制、加熱冷却PID控制、串級控制
控制運算周期			250ms/4通道
測定溫度範圍		K	-200～+1300℃（-100～+2400°F）
		J	-200～+1200℃（-100～+2100°F）
		T	-200～+400℃（-300～+700°F）
		S	0～1700℃（0～3200°F）
		R	0～1700℃（0～3200°F）
		E	-200～+1000℃（0～1800°F）
		B	0～1800℃（0～3000°F）
		N	0～1300℃（0～2300°F）
		PLII	0～1200℃（0～2300°F）
		W5Re/W26Re	0～2300℃（0～3000°F）
		U	-200～+600℃（-300～+700°F）
		L	0～900℃（0～1600°F）
		低電壓入力	DC0～10mV，DC0～100mV
		Pt100(3線式)	-200～+600℃（-300～+1100°F）
		JPt100(3線式)	-200～+500℃（-300～+900°F）
		Pt1000(2線式/3線式)	-200.0～+650.0℃（-328～+1184°F）
加熱器斷線檢知			警報檢出(可從GX Works3設定0.0~100.0A的範圍)
運轉模式			0：不使用 1：監視 2：監視+警報 3：監視+警報+控制 (由GX Works3選擇)
絕緣隔離方式			•類比入力部，及電晶體出力部與PLC間採光藕合隔離絕緣 •類比入力部，及電晶體出力部與電源間為DC/DC變換器隔離絕緣 •各ch（通道）間為隔離絕緣
入出力佔有點數			8點
♦ 入力規格
入力點數			4點(4CH)
入力種類		熱電偶	K，J，R，S，E，T，B，N (JIS C 1602-1995)，PLII，W5Re/W26Re，U，L
		白金測溫棒	3線式 Pt100 JIS C 1604-1997(新JIS) 3線式 JPt100 JIS C 1604-1981(舊JIS) 2線式/3線式 Pt1000 JIS C 1604-2013
		低電壓入力	低電壓入力
測定精度			為達穩定的精度，電源投入後30分以上的暖機（通電）為必要。
周圍溫度25±5℃時測定精度		K，J，E，T，PLⅡ，U，L	-100℃以下：±3.0℃±1數位值 -100℃～+500℃以下：±1.5℃±1數位值 500℃以上：±（表示值的0.3%）±1數位值
		R，S，N，W5Re/W26Re	1000℃以下：±3.0℃±1數位值 1000℃以上：±（表示值的0.3%）±1數位值
		B	400℃以下：±70℃±1數位值 400℃～1000℃以下：±3℃±1數位值 1000℃以上：±（表示值的0.3%）±1數位值
		Pt100，JPt100，Pt1000	200℃以下：±0.6℃±1數位值 200℃以上：±（表示值的0.3%）±1數位值
		低電壓入力	±（SPAN的0.3%）±1數位值
周圍溫度0~55℃時測定精度		K，J，E，T，PLⅡ，U，L	-100℃以下：±7.0℃±1數位值 -100℃～+500℃以下：±3.5℃±1數位值 500℃以上：±（表示值的0.7%）±1數位值
		R，S，N，W5Re/W26Re	1000℃以下：±7.0℃±1數位值 1000℃以上：±（表示值的0.7%）±1數位值
		B	400℃以下：±14℃±1數位值 400℃～1000℃以下：±7℃±1數位值 1000℃以上：±（表示值的0.7%）±1數位值
		Pt100，JPt100，Pt1000	200℃以下：±1.4℃±1數位值 200℃以上：±（表示值的0.7%）±1數位值
		低電壓入力	±（SPAN的0.7%）±1數位值
周圍溫度-20~0℃時測定精度		K，J，E，T，PLⅡ，U，L	-100℃以下：±9.0℃±1數位值 -100℃～+500℃以下：±4.5℃±1數位值 500℃以上：±（表示值的0.9%）±1數位值
		R，S，N，W5Re/W26Re	1000℃以下：±9.0℃±1數位值 1000℃以上：±（表示值的0.9%）±1數位值
		B	400℃以下：±18℃±1數位值 400℃～1000℃以下：±9℃±1數位值 1000℃以上：±（表示值的0.9%）±1數位值
		Pt100，JPt100，Pt1000	200℃以下：±1.8℃±1數位值 200℃以上：±（表示值的0.9%）±1數位值
		低電壓入力	±（SPAN的0.9%）±1數位值
冷接點溫度補償誤差		周圍溫度0~55℃時	±1℃以内 但、入力值為 -150～-100℃時±2.0℃以内， -200～-150℃時±3.0℃以内
		周圍溫度-20~0℃時	±1.8℃以内 但、入力值為 -150～-100℃時±3.6℃以内， -200～-150℃時±5.4℃以内
分解能			0.1℃（0.1℉），1.0℃（1.0℉），0.5μV，或5.0μV 依使用感測器的入力範圍而不同。
取樣周期			250ms/4ch
外部阻抗的影響			約0.125μV/Ω (熱電偶入力時)
入力導線阻抗的影響		3線式	對應全刻度時約0.03%/Ω、每1線10Ω以下 (白金測温棒入力時)
		2線式	對應全刻度時約0.04%/Ω、每1線7.5Ω以下 (白金測温棒入力時)
入力阻抗			1MΩ以上
感測器電流			約0.20mA(白金測温棒入力時)
入力斷線時/短路時的動作			上限值/下限值(白金測溫棒入力時)
♦ 比流器(CT)入力規格
(入力點數			4點
電流檢出器			建議使用UL認證品。 推薦使用CTL-12-S36-8，CTL-12-S36-10，CTL-12-S56-10，CTL-12L-8，CTL-6-P，CTL-6-P-H，CTL-6-S-H （株式会社ユー・アール・ディー社製）
容許入力電流			0～182.2mArms
加熱器電流測定値			CTL-12-S36-8使用時：0.0～100.0A CTL-12-S36-10使用時：0.0～100.0A CTL-12-S56-10使用時：0.0～100.0A CTL-12L-8使用時：0.0～100.0A CTL-6-P使用時：0.0～30.0A CTL-6-P-H使用時：0.0～30.0A CTL-6-S-H使用時：0.0～30.0A
測定精度			入力值的±5%、或±2A(視何者較大) (不包含管比流器的精度)
取樣周期			0.5秒
♦ 出力規格
出力點數			4點
出力方式			NPN開集極電晶體出力
額定負載電壓			DC5～24V
最大負載電壓			DC30V以下
最大負載電流			100ｍA
OFF時洩漏電流			0.1ｍA以下
ON時最大壓降			1.5V(100mA通電時)
控制出力周期			0.5～100.0秒
♦ 電源規格
外部給電		電源電壓	DC24V +20% -15%
		容許瞬間停電時間	5ms以下的瞬間停電繼續動作
		消耗電流	25mA
內部給電		電源電壓	DC5V
		消耗電流	140mA

外型尺寸

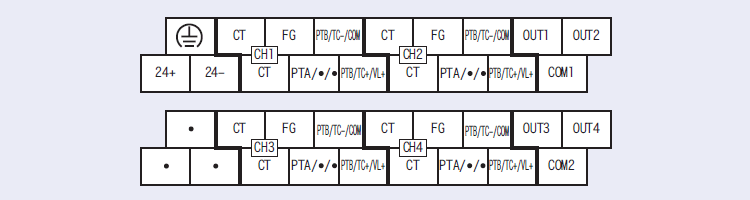

端子圖

特長：

1) 具備4通道的溫度入力及電晶體出力,可處理"二位置控制、標準PID控制、溫控動作(具自動調諧機能)、加熱冷却PID控制、串級控制"。

2) 新追加串級控制機能,上/下級2個迴路串聯,針對變因多的溫度變化也可輕鬆應付。

3) 可操作加熱及冷却兩種出力,最多可進行4個迴路的加熱冷却控制,達到高穩定的溫度控制效果。

4) 接受"DC0~10mV"或"DC0~100mV"的低電壓入力,因此可直接連接低電壓出力的檢出器。

5) 對應多樣熱電偶溫度檢出器與高精度的Pt1000白金測溫棒。

詳細規格：

入力點數			4點(4CH)
入力種類		熱電偶	K，J，R，S，E，T，B，N (JIS C 1602-1995)，PLII，W5Re/W26Re，U，L
		白金測溫棒	3線式 Pt100 JIS C 1604-1997(新JIS) 3線式 JPt100 JIS C 1604-1981(舊JIS) 2線式/3線式 Pt1000 JIS C 1604-1997
		低電壓入力	DC0～10mV，DC0～100mV 每個通道可任意選擇。
測定精度			周圍溫度25℃±5℃時： K型熱電偶入力範圍 500.0℃以上時全刻度 ±0.3% (1數位值) 周圍溫度0℃～55℃時： K型熱電偶入力範圍 500.0℃以上時全刻度 ±0.7% (1數位值)
冷接點溫度補償誤差			±1℃以内(周圍温度0～55℃) 但、入力值為-150～-100℃時±2.0℃以内，-200～-150℃時±3.0℃以内
分解能			0.1℃(0.1°F)，1℃(1°F)，0.5μV、或5.0μV 依使用傳感器的入力範圍不同。
取樣周期			250ms/4ch
外部阻抗的影響			約0.125μV/Ω (熱電偶入力時)
入力導線阻抗的影響		3線式	對應全刻度時約0.03%/Ω、每1線10Ω以下 (白金測温棒入力時)
		2線式	對應全刻度時約0.04%/Ω、每1線7.5Ω以下 (白金測温棒入力時)
入力阻抗			1MΩ以上
傳感器電流			約0.25mA(白金測温棒入力時)
入力斷線時/短路時的動作			上限值/下限值(白金測溫棒入力時)
電流檢出器(CT)入力(入力點數)			4點
電流檢出器(CT)入力(電流檢出器)			CTL-12-S36-8、CTL-12-S56-10、CTL-6-P-H (URD公司產品)
電流檢出器(CT)入力(加熱器電流測定値)			CTL-12-S36-8使用時：0.0～100.0A CTL-12-S56-10使用時：0.0～100.0A CTL-6-P-H使用時：0.0～30.0A
電流檢出器(CT)入力(測定精度)			入力值的±5%、或±2A(視何者較大) (不包含管電流檢出器的精度)
電流檢出器(CT)入力(取樣周期)			0.5秒
控制方式			標準PID控制、二位置控制、加熱冷却PID控制、串級控制
控制運算周期			250ms/4通道
測定溫度範圍		K	-200～1300℃/-100～2400°F
		J	-200～1200℃/-100～2100°F
		T	-200～400℃/-300～700°F
		S	0～1700℃/0～3200°F
		R	0～1700℃/0～3200°F
		E	-200～1000℃/0～1800°F
		B	0～1800℃/0～3000°F
		N	0～1300℃/0～2300°F
		PLII	0～1200℃/0～2300°F
		W5Re/W26Re	0～2300℃/0～3000°F
		U	-200～600℃/-300～700°F
		L	0～900℃/0～1600°F
		低電壓入力	DC0～10mV，DC0～100mV
		Pt100(3線式)	-200～600℃/-300～1100°F
		JPt100(3線式)	-200～500℃/-300～900°F
		Pt1000(2線式/3線式)	-200.0～650.0℃/-328～1184°F
加熱器斷線檢知			緩衝暫存記憶體(BFM)內檢出警報(0.0～100.0A的範圍內可變)
運轉模式			0：不使用 1：監視 2：監視+警報 3：監視+警報+控制 (緩衝暫存記憶體內選擇)
自我診断機能			調整資料/入力值檢查，WDT
記憶體			內藏EEPROM(寫入次數：10萬次)
絕緣隔離方式			PLC電源與入力通道間採光藕合隔離絕緣 入力通道與電源間為DC/DC變換器隔離絕緣 各通道間為隔離絕緣
入出力佔有點數			8點(入力或出力點數計算皆可)
支援CPU主機			FX5U，FX5UC，FX3U(Ver.2.20以後)，FX3UC(Ver.2.20以後)，FX3G，FX3GE，FX3GA，FX3GC ＜FX5U CPU主機連接時＞ FX5U CPU主機連接時、必需有FX5-CNV-BUS介面。 ＜FX5UC 主機連接時＞ FX5UC 主機連接時、必需有FX5-CNV-BUS或FX5-CNV-BUSC介面。 ＜插頭式PLC連接時＞ FX3UC、FX3GC連接時、必需有FX2NC-CNV-IF或FX3UC-1PS-5V介面。
重量			0.4kg
♦ 出力規格
出力點數			4點
出力方式			NPN開集極電晶體出力
額定負載電壓			DC5～24V
最大負載電壓			DC30V以下
最大負載電流			100ｍA
OFF時洩漏電流			0.1ｍA以下
ON時最大壓降			1.5V(100mA通電時)
控制出力周期			0.5～100.0秒
♦ 電源規格
電源		介面部驅動電源	DC24V +10% -15% 50mA(從端子台連接外部DC24V給電)
		CPU部驅動部電源	DC5V 120mA(從CPU主機内部DC5V給電)
