MR-J5用 LM系列線性伺服馬達
檔案下載 產品洽詢

產品型號

  1. ►MR-J5伺服驅動器
  2. ►MR-J5回轉型伺服馬達
  3. ►LM系列線性伺服馬達



三菱電機MR-J5用 LM系列線性伺服馬達



1. LM-H3系列(鐵心式)



LM-H3系列一次側(線圈)型號 寬度 連續推力 最大推力 最高速度 外型尺寸
LM-H3P2A-07P-BSS0 50mm 70 N 175 N 3.0 m/s 外型尺寸
LM-H3P3A-12P-CSS0 65mm 120 N 300 N 3.0 m/s 外型尺寸
LM-H3P3B-24P-CSS0 240 N 600 N 3.0 m/s 外型尺寸
LM-H3P3C-36P-CSS0 360 N 900 N 3.0 m/s 外型尺寸
LM-H3P3D-48P-CSS0 480 N 1200 N 3.0 m/s 外型尺寸
LM-H3P7A-24P-ASS0 100mm 240 N 600 N 3.0 m/s 外型尺寸
LM-H3P7B-48P-ASS0 480 N 1200 N 3.0 m/s 外型尺寸
LM-H3P7C-72P-ASS0 720 N 1800 N 3.0 m/s 外型尺寸
LM-H3P7D-96P-ASS0 960 N 2400 N 3.0 m/s 外型尺寸









LM-H3系列二次側(磁石)型號 寬度 長度 外型尺寸圖
LM-H3S20-288-BSS0 42 mm 288 mm 外型尺寸
LM-H3S20-384-BSS0 384 mm 外型尺寸
LM-H3S20-480-BSS0 480 mm 外型尺寸
LM-H3S20-768-BSS0 768 mm 外型尺寸
LM-H3S30-288-CSS0 60 mm 288 mm 外型尺寸
LM-H3S30-384-CSS0 384 mm 外型尺寸
LM-H3S30-480-CSS0 480 mm 外型尺寸
LM-H3S30-768-CSS0 768 mm 外型尺寸
LM-H3S70-288-ASS0 95 mm 288 mm 外型尺寸
LM-H3S70-384-ASS0 384 mm 外型尺寸
LM-H3S70-480-ASS0 480 mm 外型尺寸
LM-H3S70-768-ASS0 768 mm 外型尺寸







2. LM-AJ系列(鐵心式)



LM-AJ系列一次側(線圈)型號 寬度 連續推力 最大推力 最高速度 外型尺寸
LM-AJP1B-07K-JSS0 50mm 68.1 N 214.7 N 6.5 m/s 外型尺寸
LM-AJP1D-14K-JSS0 136.2 N 429.4 N 6.5 m/s 外型尺寸
LM-AJP2B-12S-JSS0 75mm 117.0 N 369.0 N 4.0 m/s 外型尺寸
LM-AJP2D-23T-JSS0 234.0 N 738.1 N 5.0 m/s 外型尺寸
LM-AJP3B-17N-JSS0 100mm 174.5 N 550.2 N 2.5 m/s 外型尺寸
LM-AJP3D-35R-JSS0 348.9 N 1100.4 N 3.5 m/s 外型尺寸
LM-AJP4B-22M-JSS0 125mm 223.4 N 704.5 N 2.0 m/s 外型尺寸
LM-AJP4D-45N-JSS0 446.8 N 1409.1 N 3.0 m/s 外型尺寸









LM-AJ系列二次側(磁石)型號 寬度 長度 外型尺寸圖
LM-AJS10-080-JSS0 50 mm 80 mm 外型尺寸
LM-AJS10-200-JSS0 200 mm 外型尺寸
LM-AJS10-400-JSS0 400 mm 外型尺寸
LM-AJS20-080-JSS0 75 mm 80 mm 外型尺寸
LM-AJS20-200-JSS0 200 mm 外型尺寸
LM-AJS20-400-JSS0 400 mm 外型尺寸
LM-AJS30-080-JSS0 100 mm 80 mm 外型尺寸
LM-AJS30-200-JSS0 200 mm 外型尺寸
LM-AJS30-400-JSS0 400 mm 外型尺寸
LM-AJS40-080-JSS0 125 mm 80 mm 外型尺寸
LM-AJS40-200-JSS0 200 mm 外型尺寸
LM-AJS40-400-JSS0 400 mm 外型尺寸







3. LM-F系列(鐵心式-液冷型)



LM-F系列一次側(線圈)型號 寬度 連續推力 最大推力 最高速度 外型尺寸
LM-FP2B-06M-1SS0 120mm

300 N(自冷)/

600 N(液冷)

 1800 N 2.0 m/s 外型尺寸
LM-FP2D-12M-1SS0

600 N(自冷)/

1200 N(液冷)

 3600 N 2.0 m/s 外型尺寸
LM-FP2F-18M-1SS0

900 N(自冷)/

1800 N(液冷)

 5400 N 2.0 m/s 外型尺寸
LM-FP4B-12M-1SS0 200mm

600 N(自冷)/

1200 N(液冷)

 3600 N 2.0 m/s 外型尺寸
LM-FP4D-24M-1SS0

1200 N(自冷)/

2400 N(液冷)

 7200 N 2.0 m/s 外型尺寸







LM-F系列二次側(磁石)型號 寬度 長度 外型尺寸圖
LM-FS20-480-1SS0 120 mm 480 mm 外型尺寸
LM-FS20-576-1SS0 576 mm 外型尺寸
LM-FS40-480-1SS0 200 mm 480 mm 外型尺寸
LM-FS40-576-1SS0 576 mm 外型尺寸





4. LM-K2系列(鐵心式-磁力抵消型)



LM-K2系列一次側(線圈)型號 寬度 連續推力 最大推力 最高速度 外型尺寸
LM-K2P1A-01M-2SS1 54mm 120 N 300 N 2.0 m/s 外型尺寸
LM-K2P1C-03M-2SS1 360 N 900 N 2.0 m/s 外型尺寸
LM-K2P2A-02M-1SS1 74.5mm 240 N 600 N 2.0 m/s 外型尺寸
LM-K2P2C-07M-1SS1 720 N 1800 N 2.0 m/s 外型尺寸
LM-K2P2E-12M-1SS1 1200 N 3000 N 2.0 m/s 外型尺寸
LM-K2P3C-14M-1SS1 114.5mm 1440 N 3600 N 2.0 m/s 外型尺寸
LM-K2P3E-24M-1SS1 2400 N 6000 N 2.0 m/s 外型尺寸





LM-K2系列二次側(磁石)型號 寬度 長度 外型尺寸圖

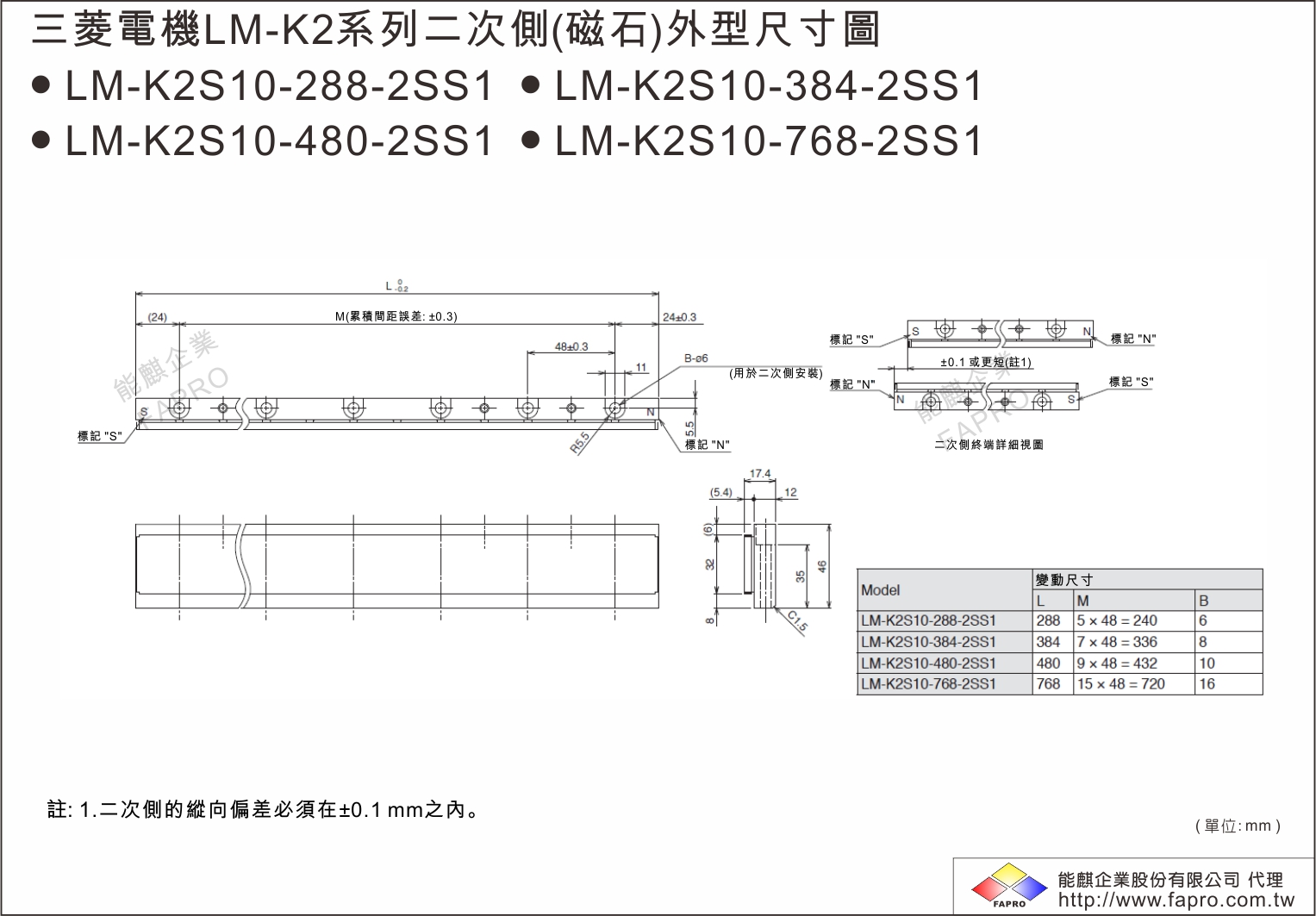

LM-K2S10-288-2SS1 46 mm 288 mm 外型尺寸
LM-K2S10-384-2SS1 384 mm 外型尺寸
LM-K2S10-480-2SS1 480 mm 外型尺寸
LM-K2S10-768-2SS1 768 mm 外型尺寸
LM-K2S20-288-1SS1 61 mm 288 mm 外型尺寸
LM-K2S20-384-1SS1 384 mm 外型尺寸
LM-K2S20-480-1SS1 480 mm 外型尺寸
LM-K2S20-768-1SS1 768 mm 外型尺寸
LM-K2S30-288-1SS1 101 mm 288 mm 外型尺寸
LM-K2S30-384-1SS1 384 mm 外型尺寸
LM-K2S30-480-1SS1 480 mm 外型尺寸
LM-K2S30-768-1SS1 768 mm 外型尺寸







5. LM-U2系列(無鐵心式)

LM-U2(中推力)系列





LM-U2系列一次側(線圈)型號 寬度 連續推力 最大推力 最高速度 外型尺寸
LM-U2PAB-05M-0SS0 66.5mm 50 N 150 N 2.0 m/s 外型尺寸
LM-U2PAD-10M-0SS0 100 N 300 N 2.0 m/s 外型尺寸
LM-U2PAF-15M-0SS0 150 N 450 N 2.0 m/s 外型尺寸
LM-U2PBB-07M-1SS0 86.5mm 75 N 225 N 2.0 m/s 外型尺寸
LM-U2PBD-15M-1SS0 150 N 450 N 2.0 m/s 外型尺寸
LM-U2PBF-22M-1SS0 225 N 675 N 2.0 m/s 外型尺寸









LM-U2系列二次側(磁石)型號 寬度 長度 外型尺寸圖
LM-U2SA0-240-0SS0 62 mm 240 mm 外型尺寸
LM-U2SA0-300-0SS0 300 mm 外型尺寸
LM-U2SA0-420-0SS0 420 mm 外型尺寸
LM-U2SB0-240-1SS1 82 mm 240 mm 外型尺寸
LM-U2SB0-300-1SS1 300 mm 外型尺寸
LM-U2SB0-420-1SS1 420 mm 外型尺寸









LM-U2(大推力)系列





LM-U2系列一次側(線圈)型號 連續推力 最大推力 最高速度 外型尺寸
LM-U2P2B-40M-2SS0 400 N 1600 N 2.0 m/s 外型尺寸
LM-U2P2C-60M-2SS0 600 N 2400 N 2.0 m/s 外型尺寸
LM-U2P2D-80M-2SS0 800 N 3200 N 2.0 m/s 外型尺寸









LM-U2系列二次側(磁石)型號 長度 外型尺寸圖
LM-U2S20-300-2SS1 300 mm 外型尺寸
LM-U2S20-480-2SS1 480 mm 外型尺寸







產品說明



產品陣容豐富:

  依據應用提供包含鐵心式、液冷型鐵心式、 磁力抵消型鐵心式及無鐵心式等 5系列產品。

• 鐵心式分成LM-H3系列、LM-AJ系列、液冷型LM-F系列、 磁力抵消型LM-K2系列，體積小、推力大，適用於廣大應用。(例:搬送、組裝等)

• 無鐵心式為LM-U2系列，推力穩定無頓振效應，適用於連續運動場合(例: 印刷、檢查等)





1. LM系列線性伺服馬達特色

先進的基本性能

• 最高速度可達 3m/s (LM-H3系列)、6.5ms/s(LM-AJ系列)。

• 最大推力可達 150 N~7200 N。磁場分析、高密度繞線技術，體積小而推力大。

• 鐵心式、液冷型鐵心式、 磁力抵消型鐵心式及無鐵心式等 5系列產品

• 線性伺服馬達與各種串列介面線性編碼器相容。對應最小分解能 1nm~的串列編碼器。

• 使用CC-Link IE TSN，可構築高精度龍門同步控制系統。

• 對應2000 m的海拔高度和60°C的環境溫度，提高耐環境性。





實現設備的高度化

設備高性能化

• 因驅動部的高速化，生產性向上。

• 因採用全閉回路控制，定位高精度。

提升易用性

• 機械部分的簡化和小型化，增加了機械的剛性。

• 實現平穩安靜的操作和潔淨系統。

彈性的設備構成

任意組合多動子(multi-head)架構 或 龍門架構。

可動部的長行程式。



<比傳統的"滾珠導螺桿傳動系統"更具優點>





建構多動子系統架構

• 輕易構築龍門運轉架構，可對應2軸間的高精度運轉，支援大型設備應用。

• 多動子架構設計，各個動子可單獨控制，縮短運轉時間。是簡化機械結構和縮短生產周期時間設備的理想選擇。





最適於無塵環境

• 無滾珠導螺桿的油脂飛散問題，可使用於無塵環境。

• 無傳導機構造成的背隙誤差，高速運轉安靜。





LM-H3系列/LM-AJ系列

LM-H3/LM-AJ構造

• 線性馬達是由一次側(積層鐵心 + 馬達線圈)和二次側(永永磁石 + 安裝板)所組合而成。

• 一次側的積層鐵心上設計有槽位，在槽位內裝有馬達線圈，整體再以鑄模樹脂固定形成。

• 二次側是在安裝板上將板狀的永久磁石定位在正確位置上，再以SUS板覆蓋形成。







LM-F系列

LM-F構造

• 基本構造與LM-H3系列相同，但一次側有嵌入可抑制熱量用的液冷用管。







LM-K2系列

LM-K2構造

• 線性馬達是由一次側(積層鐵心 + 馬達線圈)和二次側(永永磁石 + 安裝板)所組合而成。

• 一次側的積層鐵心上設計有槽位，在槽位內裝有馬達線圈，整體再以鑄模樹脂固定形成。

• 二次側則是在一次側兩側配置的安裝板上，將板狀的永久磁石定位在正確位置上，再以SUS板覆蓋形成。







LM-U2系列

LM-U2構造

• 線性馬達是由一次側(馬達線圈)和二次側(永永磁石 + 安裝板)所組合而成。

• 一次側沒有積層鐵心，是將馬達線圈直接安裝在基板上正確位置，再將馬達線線圈部以鑄模樹脂固定形成。

• 二次側是在Ｕ形安裝板上，將永久磁石定位在正確位置上固定形成。











2. 線性馬達規格與伺服驅動器組合

  LM-H3系列

1. LM-H3系列規格

線性伺服馬達型號一次側(線圈)

LM-H3

 P2A-07P-BSS0 P3A-12P-CSS0 P3B-24P-CSS0 P3C-36P-CSS0 P3D-48P-CSS0 P7A-24P-ASS0 P7B-48P-ASS0 P7C-72P-ASS0 P7D-96P-ASS0

線性伺服馬達型號二次側(磁石)

LM-H3

S20-288-BSS0

S20-384-BSS0

S20-480-BSS0

S20-768-BSS0

S30-288-CSS0

S30-384-CSS0

S30-480-CSS0

S30-768-CSS0

S70-288-ASS0

S70-384-ASS0

S70-480-ASS0

S70-768-ASS0
冷卻方式 自冷
推力 連續[N] 70 120 240 360 480 240 480 720 960
最大[N] 175 300 600 900 1200 600 1200 1800 2400
最高速度[m/s] 3.0
磁吸力[N] 630 1100 2200 3300 4400 2200 4400 6600 8800
額定電流[A] 1.8 1.7 3.4 5.1 6.8 3.4 6.8 10.2 13.6
最大電流[A] 5.8 5.0 9.9 14.9 19.8 9.6 19.1 28.6 38.1
建議負載慣量比 35倍以下
熱敏電阻 內建
絕緣等級 155(F)
構造 開放(防護等級: IP00)
抗振性[m/s2] 49

質量

[kg]

 一次側(線圈) 0.9 1.3 2.3 3.3 4.3 2.2 3.9 5.6 7.3
二次側(磁石) 288mm/pc: 0.7
384mm/pc: 0.9
480mm/pc: 1.1
768mm/pc: 1.8		 288mm/pc: 1.0
384mm/pc: 1.4
480mm/pc: 1.7
768mm/pc: 2.7		 288mm/pc: 2.8
384mm/pc: 3.7
480mm/pc: 4.7
768mm/pc: 7.4



2. LM-H3系列推力特性

LM-H3推力特性

(點擊放大)





3. LM-H3系列與伺服驅動器組合

線性伺服馬達 伺服驅動器
一次側 (線圈) 二次側 (磁石) MR-J5- MR-J5W2- MR-J5W3-
LM-H3P2A-07P-BSS0 LM-H3S20-288-BSS0,
LM-H3S20-384-BSS0,
LM-H3S20-480-BSS0,
LM-H3S20-768-BSS0		 40G/A

44G,

77G,

1010G

222G,

444G
LM-H3P3A-12P-CSS0 LM-H3S30-288-CSS0,
LM-H3S30-384-CSS0,
LM-H3S30-480-CSS0,
LM-H3S30-768-CSS0		 40G/A

44G,

77G,

1010G

 444G
LM-H3P3B-24P-CSS0 70G/A

77G,

1010G

 -
LM-H3P3C-36P-CSS0 70G/A

77G,

1010G

 -
LM-H3P3D-48P-CSS0 200G/A - -
LM-H3P7A-24P-ASS0 LM-H3S70-288-ASS0,
LM-H3S70-384-ASS0,
LM-H3S70-480-ASS0,
LM-H3S70-768-ASS0		 70G/A

77G,

1010G

 -
LM-H3P7B-48P-ASS0 200G/A - -
LM-H3P7C-72P-ASS0 200G/A - -
LM-H3P7D-96P-ASS0 350G/A - -





  LM-AJ系列

1. LM-AJ系列規格

線性伺服馬達型號

一次側(線圈)

LM-AJ

 P1B-
07K-JSS0		 P1D-
14K-JSS0		 P2B-
12S-JSS0		 P2D-
23T-JSS0		 P3B-
17N-JSS0		 P3D-
35R-JSS0		 P4B-
22M-JSS0		 P4D-
45N-JSS0

線性伺服馬達型號

二次側(磁石)

LM-AJ

S10-080-JSS0

S10-200-JSS0

S10-400-JSS0

S20-080-JSS0

S20-200-JSS0

S20-400-JSS0

S30-080-JSS0

S30-200-JSS0

S30-400-JSS0

S40-080-JSS0

S40-200-JSS0

S40-400-JSS0
冷卻方式 自冷
推力 連續[N] 68.1 136.2 117.0 234.0 174.5 348.9 223.4 446.8
最大[N] 214.7 429.4 369.0 738.1 550.2 1100.4 704.5 1409.1
最高速度[m/s] 6.5 4.0 5.0 2.5 3.5 2.0 2.5
磁吸力[N] 378.8 757.6 651.1 1302.1 970.7 1941.4 1242.9 2485.9
額定電流[A] 2.3 4.6 2.3 4.6 2.3 4.6 2.3 4.6
最大電流[A] 9.0 18.0 9.0 18.0 9.0 18.0 9.0 18.0
建議負載慣量比 10倍以下 25倍以下 20倍以下 25倍以下 30倍以下
熱敏電阻 無
過熱保護器 內建
絕緣等級 105(A)
構造 開放(防護等級: IP00)
抗振性[m/s2] 49

質量

[kg]

 一次側(線圈) 0.6 1.1 0.9 1.7 1.2 2.3 1.5 2.9
二次側(磁石) 80mm/pc: 0.26
200mm/pc: 0.65
400mm/pc: 1.30		 80mm/pc: 0.40
200mm/pc: 1.00
400mm/pc: 2.00		 80mm/pc: 0.56
200mm/pc: 1.40
400mm/pc: 2.80		 80mm/pc: 0.70
200mm/pc: 1.70
400mm/pc: 3.50



2. LM-AJ系列推力特性

LM-AJ推力特性

(點擊放大)





3. LM-AJ系列與伺服驅動器組合

線性伺服馬達 伺服驅動器
一次側 (線圈) 二次側 (磁石) MR-J5- MR-J5W2- MR-J5W3-
LM-AJP1B-07K-JSS0

LM-AJS10-080-JSS0,

LM-AJS10-200-JSS0,

LM-AJS10-400-JSS0,

 40G/A

44G,

77G,

1010G

 444G
LM-AJP1D-14K-JSS0 70G/A

77G,

1010G

 -
LM-AJP2B-12S-JSS0

LM-AJS20-080-JSS0,

LM-AJS20-200-JSS0,

LM-AJS20-400-JSS0,

 40G/A

44G,

77G,

1010G

 444G
LM-AJP2D-23T-JSS0 70G/A

77G,

1010G

 -
LM-AJP3B-17N-JSS0

LM-AJS30-080-JSS0,

LM-AJS30-200-JSS0,

LM-AJS30-400-JSS0,

 40G/A

44G,

77G,

1010G

 444G
LM-AJP3D-35R-JSS0 70G/A

77G,

1010G

 -
LM-AJP4B-22M-JSS0

LM-AJS40-080-JSS0,

LM-AJS40-200-JSS0,

LM-AJS40-400-JSS0,

 40G/A

44G,

77G,

1010G

 444G
LM-AJP4D-45N-JSS0 70G/A

77G,

1010G

 -




  LM-F系列

1. LM-F系列規格

線性伺服馬達型號

一次側(線圈)

LM-F

 P2B-06M-1SS0 P2D-12M-1SS0 P2F-18M-1SS0 P4B-12M-1SS0 P4D-24M-1SS0

線性伺服馬達型號

二次側(磁石)

LM-F

S20-480-1SS0

S20-576-1SS0

S40-480-1SS0

S40-576-1SS0
冷卻方式 自冷 或 液冷
推力 連續(自冷)[N] 300 600 900 600 1200
連續(液冷)[N] 600 1200 1800 1200 2400
最大[N] 1800 3600 5400 3600 7200
最高速度[m/s] 2.0
磁吸力[N] 4500 9000 13500 9000 18000
額定電流 自冷[A] 4.0 7.8 12 7.8 15
液冷[A] 7.8 16 23 17 31
最大電流[A] 30 58 87 57 109
建議負載慣量比 15倍以下
熱敏電阻 內建
絕緣等級 155(F)
構造 開放(防護等級: IP00)
抗振性[m/s2] 49

質量

[kg]

 一次側(線圈) 9.0 18 27 14 28
二次側(磁石) 480mm/pc: 7.0
576mm/pc: 9.0		 480mm/pc: 12
576mm/pc: 15



2. LM-F系列推力特性

LM-F推力特性

(點擊放大)





3. LM-F系列與伺服驅動器組合

線性伺服馬達 伺服驅動器
一次側 (線圈) 二次側 (磁石) MR-J5- MR-J5W2- MR-J5W3-
LM-FP2B-06M-1SS0 LM-FS20-480-1SS0,
LM-FS20-576-1SS0		 200G/A - -
LM-FP2D-12M-1SS0 500G/A - -
LM-FP2F-18M-1SS0 700G/A - -
LM-FP4B-12M-1SS0 LM-FS40-480-1SS0,
LM-FS40-576-1SS0		 500G/A - -
LM-FP4D-24M-1SS0 700G/A - -




  LM-K2系列

1. LM-K2系列規格

線性伺服馬達型號

一次側(線圈)

LM-K2

 P1A-01M-
2SS1		 P1C-03M-
2SS1		 P2A-02M-
1SS1		 P2C-07M-
1SS1		 P2E-12M-
1SS1		 P3C-14M-
1SS1		 P3E-24M-
1SS1

線性伺服馬達型號

二次側(磁石)

LM-K2

S10-288-2SS1

S10-384-2SS1

S10-480-2SS1

S10-768-2SS1

S20-288-1SS1

S20-384-1SS1

S20-480-1SS1

S20-768-1SS1

S30-288-1SS1

S30-384-1SS1

S30-480-1SS1

S30-768-1SS1
冷卻方式 自冷
推力 連續[N] 120 360 240 720 1200 1440 2400
最大[N] 300 900 600 1800 3000 3600 6000
最高速度[m/s] 2.0
磁吸力[N] 0
磁吸力(單邊)[N] 800 2400 1100 3200 5300 6400 10700
額定電流[A] 2.3 6.8 3.7 12 19 15 25
最大電流[A] 7.6 23 13 39 65 47 79
建議負載慣量比 30倍以下
熱敏電阻 無
過熱保護器 內建
絕緣等級 155(F)
構造 開放(防護等級: IP00)
抗振性[m/s2] 49

質量

[kg]

 一次側(線圈) 2.5 6.5 4.0 10 16 18 27
二次側(磁石) 288mm/pc: 1.5
384mm/pc: 2.0
480mm/pc: 2.5
768mm/pc: 3.9		 288mm/pc: 1.9
384mm/pc: 2.5
480mm/pc: 3.2
768mm/pc: 5.0		 288mm/pc: 5.5
384mm/pc: 7.3
480mm/pc: 9.2
768mm/pc: 14.6



2. LM-K2系列推力特性

LM-K2推力特性

(點擊放大)





3. LM-K2系列與伺服驅動器組合

線性伺服馬達 伺服驅動器
一次側 (線圈) 二次側 (磁石) MR-J5- MR-J5W2- MR-J5W3-
LM-K2P1A-01M-2SS1 LM-K2S10-288-2SS1,
LM-K2S10-384-2SS1,
LM-K2S10-480-2SS1,
LM-K2S10-768-2SS1		 40G/A

44G,

77G,

1010G

 444G
LM-K2P1C-03M-2SS1 200G/A - -
LM-K2P2A-02M-1SS1 LM-K2S20-288-1SS1,
LM-K2S20-384-1SS1,
LM-K2S20-480-1SS1,
LM-K2S20-768-1SS1		 70G/A

77G,

1010G

 -
LM-K2P2C-07M-1SS1 350G/A - -
LM-K2P2E-12M-1SS1 500G/A - -
LM-K2P3C-14M-1SS1 LM-K2S30-288-1SS1,
LM-K2S30-384-1SS1,
LM-K2S30-480-1SS1,
LM-K2S30-768-1SS1		 350G/A - -
LM-K2P3E-24M-1SS1 500G/A - -




  LM-U2系列

1. LM-U2系列規格

線性伺服馬達型號

一次側(線圈)

LM-U2

 PAB-05M-
0SS0		 PAD-10M-
0SS0		 PAF-15M-
0SS0		 PBB-07M-
1SS0		 PBD-15M-
1SS0		 PBF-22M-
1SS0		 P2B-40M-
2SS0		 P2C-60M-
2SS0		 P2D-80M-
2SS0

線性伺服馬達型號

二次側(磁石)

LM-U2

SA0-240-0SS0

SA0-300-0SS0

SA0-420-0SS0

SB0-240-1SS1

SB0-300-1SS1

SB0-420-1SS1

S20-300-2SS1

S20-480-2SS1
冷卻方式 自冷
推力 連續[N] 50 100 150 75 150 225 400 600 800
最大[N] 150 300 450 225 450 675 1600 2400 3200
最高速度[m/s] 2.0
磁吸力[N] 0
額定電流[A] 0.9 1.9 2.7 1.5 3.0 4.6 6.6 9.8 13.1
最大電流[A] 2.7 5.5 8.3 4.5 8.9 13.7 26.7 40.3 53.7
建議負載慣量比 30倍以下
熱敏電阻 內建
絕緣等級 155(F)
構造 開放(防護等級: IP00)
抗振性[m/s2] 49

質量

[kg]

 一次側(線圈) 0.3 0.6 0.8 0.4 0.8 1.1 2.9 4.2 5.5
二次側(磁石) 240mm/pc: 2.0
300mm/pc: 2.5
420mm/pc: 3.5		 240mm/pc: 2.6
300mm/pc: 3.2
420mm/pc: 4.5		 300mm/pc: 9.6
480mm/pc: 15.3



2. LM-U2系列推力特性

LM-U2推力特性

(點擊放大)





3. LM-U2系列與伺服驅動器組合

線性伺服馬達 伺服驅動器
一次側 (線圈) 二次側 (磁石) MR-J5- MR-J5W2- MR-J5W3-
LM-U2PAB-05M-0SS0 LM-U2SA0-240-0SS0,
LM-U2SA0-300-0SS0,
LM-U2SA0-420-0SS0		 20G/A

22G,

44G

222G,

444G
LM-U2PAD-10M-0SS0 40G/A

44G,

77G,

1010G

 444G
LM-U2PAF-15M-0SS0 40G/A

44G,

77G,

1010G

 444G
LM-U2PBB-07M-1SS0 LM-U2SB0-240-1SS1,
LM-U2SB0-300-1SS1,
LM-U2SB0-420-1SS1		 20G/A

22G,

44G

222G,

444G
LM-U2PBD-15M-1SS0 60G/A

77G,

1010G

 -
LM-U2PBF-22M-1SS0 70G/A

77G,

1010G

 -
LM-U2P2B-40M-2SS0 LM-U2S20-300-2SS1,
LM-U2S20-480-2SS1		 200G/A - -
LM-U2P2C-60M-2SS0 350G/A - -
LM-U2P2D-80M-2SS0 500G/A - -










能麒企業股份有限公司-- 三菱電機AC伺服專業代理



回列表頁

能麒企業股份有限公司
  • ADD.新北市五股區五權七路22號4樓
  • TEL. (02)-2298-1399
  • FAX. (02)-2298-1319
  • E-mail:
台南所
  • ADD.台南市東門路二段299號8樓
  • TEL. (06)-2341-899
  • FAX. (06)-2345-100
  • 能麒企業股份有限公司
  • Copyright © 2011.All Rights Reserved.
  • Web Designed by T.S.G.
能麒企業股份有限公司
