中大型模組式PLC > MELSEC-Q系列 > 電力量測模組

產品型號

產品說明

1個模組就可量測有效功率、無效功率、電流、電壓、用電量、功率因數、頻率，且不需任何程式就可記憶最大值及最小值及監視２種類的上下限值。

可以控制在輸出元件ON動作期間內才進行電力的量測，所以可以取得設備稼動時間的電力量或特定時間單位內的電力量。

多回路的產品只要1個模組就可以量測4回路的三相3線式、3回路的三相4線式，可以更節省電力量測的空間。例如從控制盤的主回路到其它副回路都可以在1個模組上量測。

只要使用GX Works2(1.90U以後版本)就可輕鬆設定相關參數。

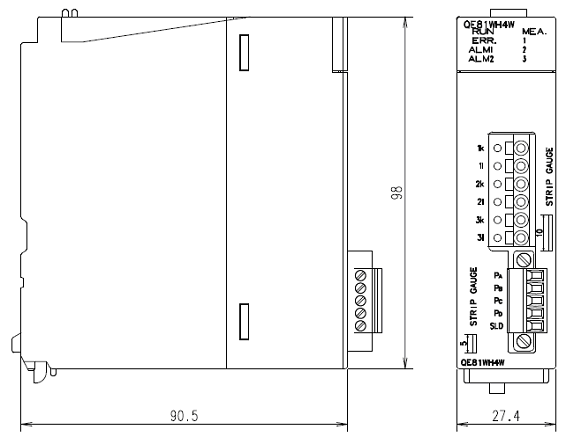

型號		QE81WH	QE84WH^*1	QE81WH4W	QE83WH4W^*1
相線式		單相2線式／單相3線式／三相3線式共用		三相4線式^*2
模組額定	電壓回路	AC110V、220V共用（單相2線式、三相3線式）		AC63.5/110V～277/480V
		AC110V（1-2線間、2-3線間） 220V（1-3線間）（単相三線式）		AC63.5/110V～277/480V
		與市售變壓器（VT）組合使用時一次側電壓值可達6,600V
	電流回路	AC50A、100A、250A、400A、600A （使用專用鉗式交流感測器を使用。）
	電流回路	AC5A （使用専用5A電流感測器。5A電流感測器與變流器（CT）組合使用時一次側電流值可達6,000A）
	頻率	50-60Hz（頻率自動判別）
量測回路數		1回路	4回路	1回路	3回路
量測項目		電力量（消費、回生）、無效電力量、期間用電量、電流、電壓、有効功率、功率因數、頻率		電力量（消費、回生）、無效電力量、期間用電量、電流、電壓、有効功率、無効功率、視在功率、功率因數、周波数

*1: 具備電流量測模式,僅電流值量測時可達8回路量測。

*2: 需搭配電壓變換器QE8WH4VT模組。

控制盤的配置更自由

只要利用基座上的空槽位，就可在不影響控制盤內的佈置下導入電力量測設備。

高速(250ms)下精細量測電力量

CPU模組所具有"生產資訊"，配合上電力量測模組的"用電資訊"，可以很容易的在生產單位上管理。

250ms間隔時間就會將量測的資料收集到緩衝記憶體，所以生產單可以精細的管理電力。

(生產單位可將＂耗電÷生產數量＂得到的數值，做為一個耗電—生產率的指標。)

輕鬆建立"可視化"系統

• 生產單位可以輕鬆的在製造現場控制盤上安裝的人機介面(GOT)以圖表顯示。

• 與高速資料記憶模組(QD81DL96)或高速泛用型CPU(QnUDVCPU)組合，生產單位就可從電腦上輕鬆的分析。
