產品介紹
Our Products
FA整合控制器 > MX 控制器 > MX-R 系列
產品型號
1. CPU主機
| 型號 |
產品說明 |
外型尺寸 | CAD檔 | ||
| MXR300-16 |
程式記憶體: 100M bytes, 最多控制軸數: 16軸, 內建 CC-Link IE TSN |

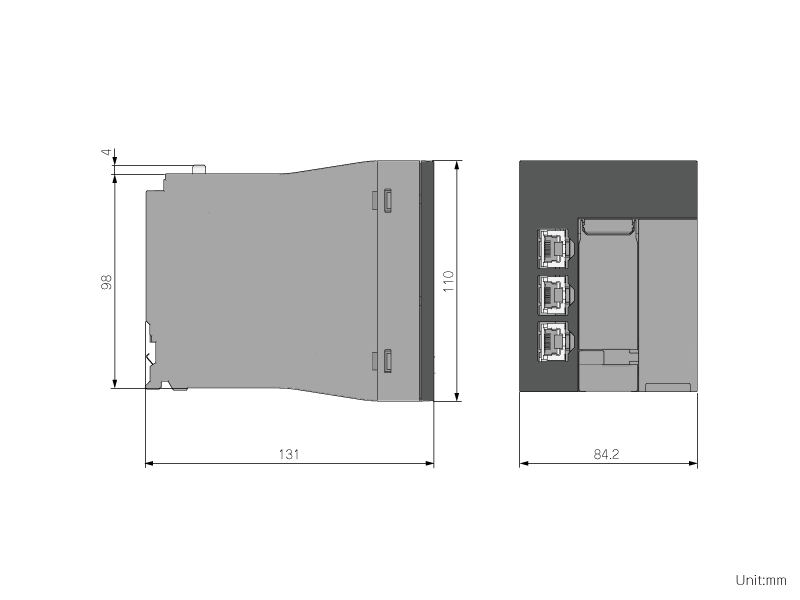

尺寸圖 | |||
| MXR300-32 |
程式記憶體: 100M bytes, 最多控制軸數: 32軸, 內建 CC-Link IE TSN |
尺寸圖 | |||
| MXR300-64 |
程式記憶體: 100M bytes, 最多控制軸數: 64軸, 內建 CC-Link IE TSN |
尺寸圖 | |||
| MXR300-128 |
程式記憶體: 100M bytes, 最多控制軸數: 128軸, 內建 CC-Link IE TSN |
尺寸圖 | |||
| MXR500-256 | 程式記憶體: 100M bytes, 最多控制軸數: 256軸, 內建 CC-Link IE TSN | 尺寸圖 | DWG / DXF | ||
產品說明
新世代FA整合型控制器
採用多核 MPU
採用高速多核心MPU，大幅提升了雙精度浮點數等的處理性能。MPU核心之間的相互通信允許多個核心同時處理不同的任務，進而實現順序控制/運動控制/網路通信的高速同步處理。各核心的分散控制，也有助於縮短整個系统的生產節拍。
工程效能最佳化
整合順序控制及運動控制
- 單一 GX Works3 軟體，可進行控制及可視化
- 符合國際組織 PLCopen® 的運動控制
AI數據分析，提高除錯性能
- 高效化的程式解析，便於診斷、分析異常原因
- 結合影像、波形、程式三方比對，提高除錯效率
基本系統構成
MELSEC MX控制器 MX-R系列搭載於 MELSEC iQ-R系列主基座上。本產品可與下方「支援MELSEC MX控制器 MX-R系列的設備清單」中所列的產品組合使用。
支援 MELSEC MX控制器 MX-F 的模組列表
Ａ 基座
| 基本基座 | R33B、 R35B、 R38B、 R312B | |
| 增設基座 | 一般增設基座 | R65B、 R68B、 R612B |
| 高溫對應增設基座 | R610B-HT | |
| 增設基座連接線 | RC06B、 RC12B、 RC30B、 RC50B、 RC100B | |
Ｂ 電源模組
| 電源模組 | R61P、 R62P、 R63P、 R64P、 R69P |
| 電源二重化用電源模組 | R63RP、 R64RP、 R69RP |
Ｃ 支援MELSEC MX控制器 MX-R系列的設備清單
- 輸出入模組
| AC 輸入 | RX10 |
| RX10-TS | |
| RX28 | |
| DC 輸入 | RX40C7、 RX41C4、 RX42C4 |
| RX40C7-TS、 RX41C4-TS、 RX70C4、 RX71C4、 RX72C4 | |
| DC 高速輸入 | RX40PC6H、 RX40NC6H |
| RX41C6HS、 RX61C6HS | |
| 具診斷機能輸入 | RX40NC6B |
| 接點輸出 | RY10R2 |
| RY10R2-TS | |
| RY18R2A | |
| Triac 輸出 | RY20S6 |
| 電晶體輸出 | RY40NT5P、 RY41NT2P、 RY42NT2P、 RY40PT5P、 RY41PT1P、 RY42PT1P |
| RY40NT5P-TS、 RY41NT2P-TS、 RY40PT5P-TS、 RY41PT1P-TS | |
| 電晶體高速輸出 | RY41NT2H、 RY41PT2H |
| 具診斷機能輸出 | RY40PT5B |
| 輸出入混合 | RH42C4NT2P |
- 類比模組
| A/D 變換模組 | R60AD4、 R60ADI8、 R60ADV8 |
| 高速 A/D 變換模組 | R60ADH4 |
| 通道間隔離 A/D 變換模組 | R60AD8-G、 R60AD16-G |
| 通道間隔離配電器模組 | R60AD6-DG |
| D/A 變換模組 | R60DA4、 R60DAI8、 R60DAV8 |
| 高速 D/A 變換模組 | R60DAH4 |
| 通道間隔離 D/A 變換模組 | R60DA8-G、 R60DA16-G |
- 溫度輸入 /溫度控制模組
| 通道間隔離熱電偶輸入模組 | R60TD8-G |
| 通道間隔離 RTD 輸入模組 | R60RD8-G |
| 溫度控制 | R60TCTRT2TT2、 R60TCTRT2TT2BW、 R60TCRT4、 R60TCRT4BW |
| R60TCTRT2TT2-TS、 R60TCRT4-TS |
- 高速計數 /隔離脈波輸入 /彈性高速I/O模組
| 高速計數模組 | RD62P2、 RD62D2、 RD62P2E |
| 通道間隔離脈波輸入模組 | RD60P8-G |
| 彈性高速I/O模組 | RD40PD01 |
- 定位模組
| 定位模組 | RD75P2、 RD75P4、 RD75D2、 RD75D4 |
- 通信模組
| CC-Link IE 內建乙太網路模組 | RJ71EN71 |
| 串列通信模組 | RJ71C24、 RJ71C24-R2、 RJ71C24-R4 |
| GB-IB 模組 | RJ71GB91 |
- 開放性網路模組
| CC-Link IE TSN | RJ71GN11-T2 |
| RJ71GN11-SX | |
| RJ71GN11-EIP | |
| CC-Link IE Controller Network | RJ71GP21-SX |
| RJ71GP21S-SX | |
| CC-Link IE Field Network | RJ71GF11-T2 |
| CC-Link 主局/子局 | RJ61BT11 |
| AnyWireASLINK 主局 | RJ51AW12AL |
| DeviceNet 主局/子局 | RJ71DN91 |
| BACnet | RJ71BAC96 |
- 空白模組蓋
| 空白模組蓋 | RG60 |
- SD記憶卡
| SD記憶卡 | NZ1MEM-2GBSD、 NZ1MEM-4GBSD、 NZ1MEM-8GBSD、 NZ1MEM-16GBSD |
- 鋰電池
| 鋰電池 | FX3U-32BL |
系統構成例
