產品介紹
Our Products
產品型號
1. CPU主機
| 型號 |
產品說明 |
外型尺寸 | CAD檔 | ||
| MXF100-8-N32 |
程式記憶體: 30M bytes, 最多控制軸數: 8軸, 內建 CC-Link IE TSN 輸入: 16點/ 輸出: 16點 電晶體(Sink) |
尺寸圖 |
/ DXF |
||

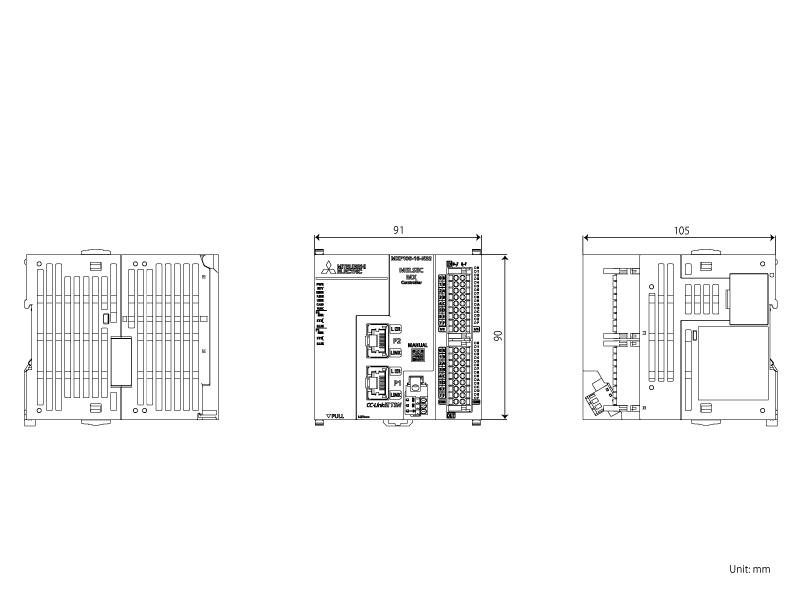

| MXF100-16-N32 |
程式記憶體: 30M bytes, 最多控制軸數: 16軸, 內建 CC-Link IE TSN 輸入: 16點/ 輸出: 16點 電晶體(Sink) |
尺寸圖 |
/ DXF |
||

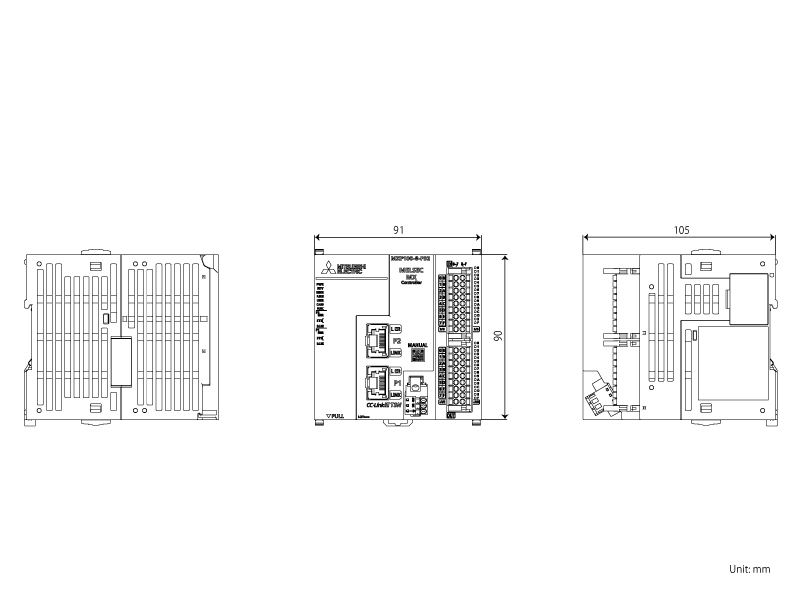

| MXF100-8-P32 |
程式記憶體: 30M bytes, 最多控制軸數: 8軸, 內建 CC-Link IE TSN 輸入: 16點/ 輸出: 16點 電晶體(Source) |
尺寸圖 |
/ DXF |
||
| MXF100-16-P32 |
程式記憶體: 30M bytes, 最多控制軸數: 16軸, 內建 CC-Link IE TSN 輸入: 16點/ 輸出: 16點 電晶體(Source) |
尺寸圖 |
/ DXF |
||
2. 增設輸入模組
3. 增設輸出模組
| 型號 |
產品說明 |
外型尺寸 | CAD檔 | ||

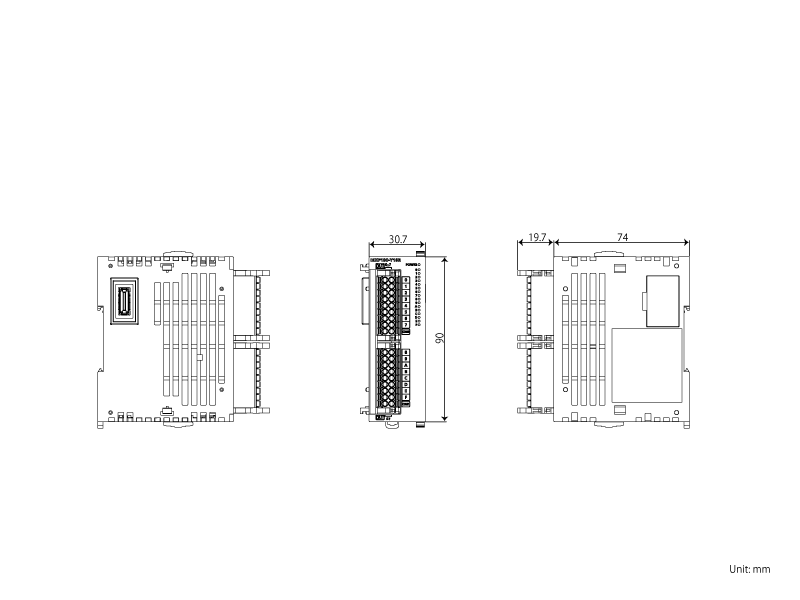

| MXF100-Y16R |
- 彈簧夾接線端子台型輸出模組 - 可增加 16 點繼電器接點輸出 |
尺寸圖 |
/ DXF |
||

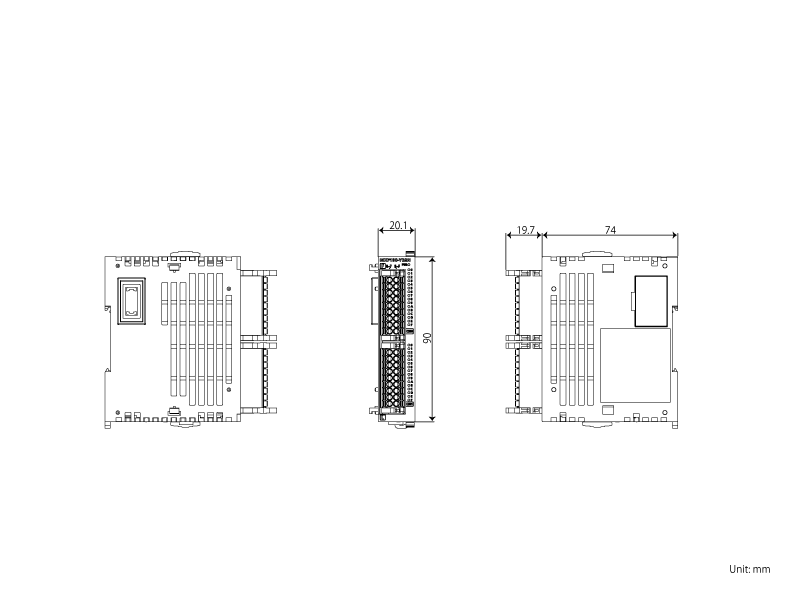

| MXF100-Y32N |
- 彈簧夾接線端子台型輸出模組 - 可增加 32點電晶體 Sink接點輸出 |
尺寸圖 |
/ DXF |
||

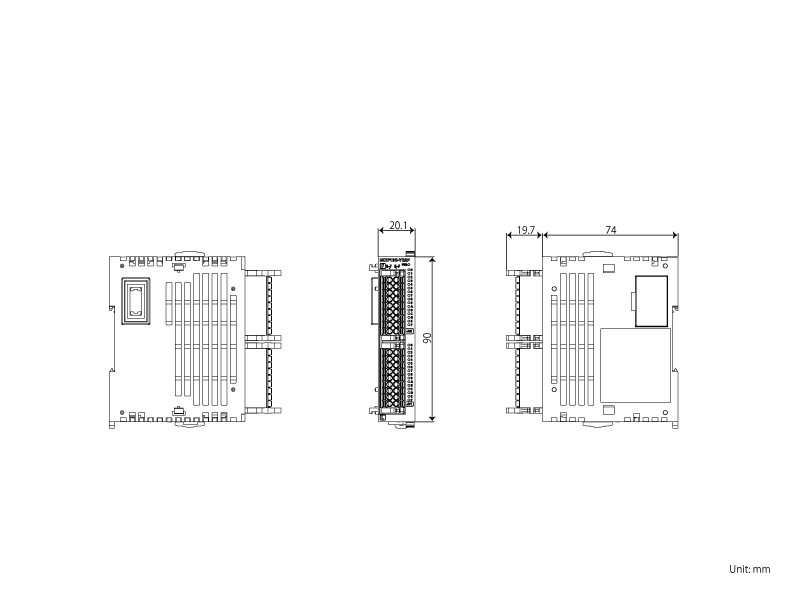

| MXF100-Y32P |
- 彈簧夾接線端子台型輸出模組 - 可增加 32點電晶體 Source接點輸出 |
尺寸圖 |
/ DXF |
||
4. 增設輸出入混合模組
| 型號 |
產品說明 |
外型尺寸 | CAD檔 | ||
| MXF100-H32N |
- 彈簧夾接線端子台型輸出入模組 - 可增加 16 點輸入/16點電晶體 Sink接點輸出 |
尺寸圖 |
/ DXF |
||
| MXF100-H32P |
- 彈簧夾接線端子台型輸出入模組 可增加 16 點輸入/16點電晶體 Source接點輸出 |
尺寸圖 |
/ DXF |
||
產品說明
新世代FA整合型控制器
採用多核 MPU
採用高速多核心MPU，大幅提升了雙精度浮點數等的處理性能。MPU核心之間的相互通信允許多個核心同時處理不同的任務，進而實現順序控制/運動控制/網路通信的高速同步處理。各核心的分散控制，也有助於縮短整個系统的生產節拍。
工程效能最佳化
整合順序控制及運動控制
- 單一 GX Works3 軟體，可進行控制及可視化
- 符合國際組織 PLCopen® 的運動控制
AI數據分析，提高除錯性能
- 高效化的程式解析，便於診斷、分析異常原因
- 結合影像、波形、程式三方比對，提高除錯效率
基本系統構成
MELSEC MX控制器 MX-F系列可以透過增設 I/O模組、MELSEC iQ-F系列擴充適配器、增設模組或智能型模組來使用。
支援 MELSEC MX控制器 MX-F 的模組列表
Ａ 擴充適配器
類比
| 類比輸入 | FX5-4AD-ADP |
| RTD溫度輸入 | FX5-4AD-PT-ADP |
| 熱電偶溫度輸入 | FX5-4AD-TC-ADP |
| 類比輸出 | FX5-4DA-ADP |
| 類比輸出入 | FX5-4A-ADP |
通信
| RS-232C 通信 | FX5-232ADP |
| RS-485 通信 | FX5-485ADP |
Ｂ 增設模組
MX-F專用 I/O模組
| 輸入 | MXF100-X32 |
| 輸出 | MXF100-Y16R |
| MXF100-Y32N | |
| MXF100-Y32P | |
| 輸出入混合 | MXF100-H32N |
| MXF100-H32P |
I/O模組
| 電源內藏輸出入混合 | FX5-32ER/DS |
| FX5-32ET/DS | |
| FX5-32ET/DSS |
智能模組
- 高速計數模組
| 高速計數模組 | FX5-2HC/ES |
- 類比
| 泛用輸入模組 | FX5-8AD |
| 類比輸入 | FX5-4AD |
| 類比輸出 | FX5-4DA |
| 溫度控制 | FX5-4LC |
- 資訊/網路
| CC-Link IE TSN 主局/子局 | FX5-CCLGN-MS |
| CC-Link 主局/智能局 | FX5-CCL-MS |
| EtherNet/IP | FX5-ENET/IP |
- 變換&其它
| 增設電源模組 | FX5-C1PS-5V |
| 連接變換模組 | FX5-CNV-IFC |
| 增設延長線 | FX5-30EC |
| FX5-65EC | |
| 連接變換適配器 | FX5-CNV-BC |
- SD記憶卡
| SD記憶卡 | NZ1MEM-2GBSD、 NZ1MEM-4GBSD、 NZ1MEM-8GBSD、 NZ1MEM-16GBSD |
- 鋰電池
| 鋰電池 | FX3U-32BL |
系統構成例
