AnyWireASLINK > 主站／終端器 > MELSEC各系列用主局模組
MELSEC iQ-R AnyWireASLINK 主局模組
 |
| 型號: |
RJ51AW12AL
|
| 概要: |
主局 AnyWireASLINK系統對應
Powered by Anywire |
| 適合規格: |
UL/cUL CE(EMC) CE(RoHS) KC |
|
|
| 傳送時脈 |
27.0kHz |
| 最大傳輸距離（總長度） |
200m |
| 子局連接台數 |
最多128台（隨每個子局單元的消耗電流而變動） |
| 連接方式 |
BUS型（Multi-drop法，T分支歧，樹狀分歧） |
| 傳輸協定 |
専用通信協定（AnyWireASLINK） |
| 錯誤控制方式 |
和校驗，二重照合方式 |
| 連接I / O點數 |
最大512點（入力256點／出力256點） |
| AnyWireASLINK傳送線 |
・UL對應汎用2芯線（VCTF，VCT 1.25mm2，0.75mm2，額定温度70℃以上）
・UL對應汎用電線（1.25mm2，0.75mm2，額定温度70℃以上）
・専用扁平電纜線（1.25mm2，0.75mm2，額定温度90℃） |
| DC24V電源線 |
・UL對應汎用2芯線（VCTF，VCT 0.75~2.0mm2，額定温度70℃以上）
・UL對應汎用電線（0.75~2.0mm2，額定温度70℃以上）
・専用扁平電纜線（1.25mm2，0.75mm2，額定温度90℃） |
| 外部供給電源 |
電壓 |
DC21.6～27.6V（DC24V，-10～+15％）漣波電壓0.5Vp-p以下
建議電壓：26.4V（DC24V，+10％） |
| 外部配線連接方式 |
7孔式彈簧夾式接線端子推入式 |
| 傳送線供給電流 |
1.25mm2纜線使用時：MAX 2A
0.75mm2纜線使用時：MAX 1.2A |
| 入出力占有點數 |
32點（I/O指定：Intelligent 32點） |
| DC5V内部消耗電流 |
0.20A |
| 外形尺寸(mm) |
106.0(H)x27.8(W)x124(D) |
| 重量 |
0.13kg |
|
| |
| |
MELSEC-Q AnyWireASLINK 主局模組
 |
| 型號: |
QJ51AW12AL
|
| 概要: |
主局 AnyWireASLINK系統對應
Powered by Anywire |
| 適合規格: |
UL/cUL CE(EMC) CE(RoHS) KC |
|
|
| 傳送時脈 |
27.0kHz |
| 最大傳輸距離（總長度） |
200m |
| 子局連接台數 |
最多128台（隨每個子局單元的消耗電流而變動） |
| 連接方式 |
BUS型（Multi-drop法，T分支歧，樹狀分歧） |
| 傳輸協定 |
専用通信協定（AnyWireASLINK） |
| 錯誤控制方式 |
和校驗，二重照合方式 |
| 連接I / O點數 |
最大512點（入力256點／出力256點） |
| AnyWireASLINK傳送線 |
・UL對應汎用2芯線（VCTF，VCT 1.25mm2，0.75mm2，額定温度70℃以上）
・UL對應汎用電線（1.25mm2，0.75mm2，額定温度70℃以上）
・専用扁平電纜線（1.25mm2，0.75mm2，額定温度90℃） |
| DC24V電源線 |
・UL對應汎用2芯線（VCTF，VCT 0.75~2.0mm2，額定温度70℃以上）
・UL對應汎用電線（0.75~2.0mm2，額定温度70℃以上）
・専用扁平電纜線（1.25mm2，0.75mm2，額定温度90℃） |
| 外部供給電源 |
電壓 |
DC21.6～27.6V（DC24V，-10～+15％）漣波電壓0.5Vp-p以下
建議電壓：26.4V（DC24V，+10％） |
| 電流 |
0.1A |
| 傳送線供給電流 |
1.25mm2纜線使用時：MAX 2A
0.75mm2纜線使用時：MAX 1.2A |
| 入出力占有點數 |
32點（I/O指定：Intelligent 32點） |
| DC5V内部消耗電流 |
0.20A |
| 外形尺寸(mm) |
98.0(H)x27.4(W)x100(D) |
| 重量 |
0.2kg |
|
| |
| |

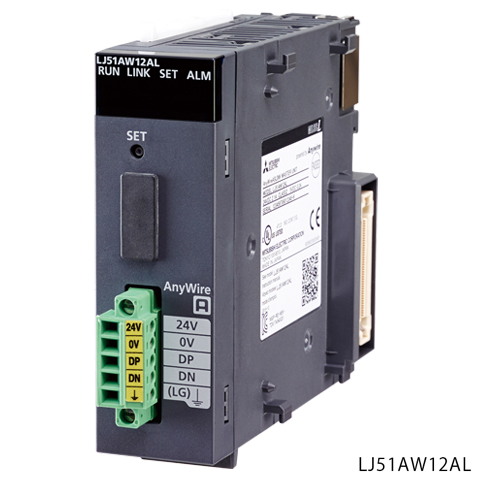

MELSEC-L AnyWireASLINK 主局模組
 |
| 型號: |
LJ51AW12AL
|
| 概要: |
主局 AnyWireASLINK系統對應
Powered by Anywire |
| 適合規格: |
UL/cUL CE(EMC) CE(RoHS) KC |
|
|
| 傳送時脈 |
27.0kHz |
| 最大傳輸距離（總長度） |
200m |
| 子局連接台數 |
最多128台（隨每個子局單元的消耗電流而變動） |
| 連接方式 |
BUS型（Multi-drop法，T分支歧，樹狀分歧） |
| 傳輸協定 |
専用通信協定（AnyWireASLINK） |
| 錯誤控制方式 |
和校驗，二重照合方式 |
| 連接I / O點數 |
最大512點（入力256點／出力256點） |
| AnyWireASLINK傳送線 |
・UL對應汎用2芯線（VCTF，VCT 1.25mm2，0.75mm2，額定温度70℃以上）
・UL對應汎用電線（1.25mm2，0.75mm2，額定温度70℃以上）
・専用扁平電纜線（1.25mm2，0.75mm2，額定温度90℃） |
| DC24V電源線 |
・UL對應汎用2芯線（VCTF，VCT 0.75~2.0mm2，額定温度70℃以上）
・UL對應汎用電線（0.75~2.0mm2，額定温度70℃以上）
・専用扁平電纜線（1.25mm2，0.75mm2，額定温度90℃） |
| 外部供給電源 |
電壓 |
DC21.6～27.6V（DC24V，-10～+15％）漣波電壓0.5Vp-p以下
建議電壓：26.4V（DC24V，+10％） |
| 電流 |
0.1A |
| 傳送線供給電流 |
1.25mm2纜線使用時：MAX 2A
0.75mm2纜線使用時：MAX 1.2A |
| 入出力占有點數 |
32點（I/O指定：Intelligent 32點） |
| DC5V内部消耗電流 |
0.20A |
| 外形尺寸(mm) |
90.0(H)x28.5(W)x104.5(D) |
| 重量 |
0.2kg |
|
| |
| |
MELSEC iQ-F AnyWireASLINK 主局模組
 |
| 型號: |
FX5-ASL-M
|
| 概要: |
AnyWireASLINK系統主局 |
| 適合規格: |
CE(EMC) UL/cUL KC |
|
|
| 使用於FX5CPU主機，可建構AnyWireASLINK系統的智能單元。 |
| 對應CPU主機 |
FX5U CPU主機：Ver.1.050～
FX5UC CPU主機：Ver.1.050～
＜接頭型CPU主機連接時＞
FX5UC CPU主機連接時需要FX5-CNV-IFC或FX5-C1PS-5V。 |
| 傳送時脈 |
27.0kHz |
| 最大傳輸距離（總長度） |
200m
當使用4線式（DP，DN，24 V，0 V）連線超過50 m時，電源和線路之間的電源線請使用濾波器。 |
| 連接方式 |
BUS型（Multi-drop法，T分支歧，樹狀分歧） |
| 傳輸協定 |
専用通信協定（AnyWireASLINK） |
| 錯誤控制方式 |
和校驗，二重照合方式 |
| 連接I / O點數 |
最大384點（入力256點／出力256點）
每個系統可使用的遠端I/O點數，會隨增設的入出力而改變。
|
| 子局連接台數 |
最多128台（隨每個子局單元的消耗電流而變動） |
| 外部配線連接方式 |
7孔式彈簧夾式接線端子推入式 |
| RAS機能 |
・傳送線斷線位置檢知機能
・傳送線短路檢知機能
・傳送電源低下檢知機能 |
| 傳送線（DP，DN） |
・UL對應汎用2芯線
・UL對應汎用電線
・専用扁平電纜線 |
| 電源線（24V，0V） |
・UL對應汎用2芯線
・UL對應汎用電線
・専用扁平電纜線 |
| 記憶體 |
內建EEPROM (寫入次數:10萬次) |
| 入出力占有點數 |
8點 |
| 可連接台數 |
1台
不可與FX3U-128ASL-M併用。 |
|
外部給電
|
電壓 |
DC21.6～27.6V（DC24V，-10～+15％）漣波電壓0.5Vp-p以下
建議電壓：26.4V（DC24V，+10％） |
| 電流 |
0.1A |
| 傳送線供給電流 |
最大 2A |
| 內部給電 |
電源電壓 |
DC5V |
| 消耗電流 |
0.20A |
| 重量 |
約0.2kg |
|
| |
| |
MELSEC-F AnyWireASLINK 主局模組
 |
| 型號: |
FX3U-128ASL-M
|
| 概要: |
AnyWireASLINK系統主局 |
| 適合規格: |
CE(EMC) UL/cUL |
|
|
| 使用於FX5U/FX5UC ,FX3G/FX3U/FX3GC/FX3UC CPU主機，可建構AnyWireASLINK系統的智能單元。 |
| 對應CPU主機 |
FX5U，FX5UC，FX3G(Ver.1.00以後)，FX3U(Ver.2.20以後)，FX3GC(Ver.1.40以後)，FX3UC(Ver.2.20以後)
※1台PLC主機只能連接1個模組。
＜FX5U、FX5UC CPU主機連接時＞
FX5U、FX5UC連接時，需要FX5-CNV-BUS或FX5-CNV-BUSC。
＜接頭型PLC連接時＞
FX3GC，FX3UC連接時，要要FX2NC-CNV-IF或FX3UC-1PS-5V。 |
| 傳送時脈 |
27.0kHz |
| 最大傳輸距離（總長度） |
200m |
| 傳送方式 |
DC電源整合總框架，周期性循環方式 |
| 連接方式 |
BUS型（Multi-drop法，T分支歧，樹狀分歧） |
| 傳輸協定 |
専用通信協定（AnyWireASLINK） |
| 錯誤控制方式 |
和校驗，二重照合方式 |
| 連接I / O點數 |
最大128點
|
| 子局連接台數 |
最多128台（隨每個子局單元的消耗電流而變動） |
| 每一系統最大入出力點數 |
子局的入力點數＋子局的出力點數≦128點 |
| RAS機能 |
・傳送線斷線位置檢知機能
・傳送線短路檢知機能
・傳送電源低下檢知機能 |
| AnyWireASLINK傳送線 |
・UL對應汎用2芯線（VCTF，VCT 1.25mm2，0.75mm2，額定温度70℃以上）
・UL對應汎用電線（1.25mm2，0.75mm2，額定温度70℃以上）
・専用扁平電纜線（1.25mm2，0.75mm2，額定温度90℃） |
| DC24V電源線 |
・UL對應汎用2芯線（VCTF，VCT 0.75~2.0mm2，額定温度70℃以上）
・UL對應汎用電線（0.75~2.0mm2，額定温度70℃以上）
・専用扁平電纜線（1.25mm2，0.75mm2，額定温度90℃） |
| 與PLC的交信 |
利用MOV指令直接指定或FROM/TO指令，對內部緩衝記憶體處理 |
| 入出力占有點數 |
8點 |
| 可連接台數 |
1台
不可與FX3U-128ASL-M併用。 |
|
外部給電
|
電壓 |
DC21.6～27.6V（DC24V，-10～+15％）漣波電壓0.5Vp-p以下
建議電壓：26.4V（DC24V，+10％） |
| 電流 |
0.1A |
| 傳送線供給電流 |
最大 2A |
| 內部給電 |
電源電壓 |
DC5V |
| 消耗電流 |
0.13A |
| 重量 |
約0.2kg |
|
| |
| |
